8.6 Ciclos SL
ACABADO EN PROFUNDIDAD (ciclo 23)
El TNC desplaza la hta. de forma suave (círculo tangente vertical) sobre
la primera superficie a mecanizar, siempre que se disponga de
suficiente espacio. En caso de espacios estrechos, el TNC profundiza
la herramienta de manera perpendicular. A continuación se fresa la
distancia de acabado que ha quedado del desbaste.
8 Avance al profundizar Q11: Velocidad de
desplazamiento de la hta. en la profundización
8 Avance para desbaste Q12: Avance de fresado
8 Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse tras el
mecanizado en mm/min. Cuando se introduce
Q208=0 el TNC retira la hta. con el avance Q12
Ejemplo: Frases NC
60 CYCL DEF 23 ACABADO EN PROFUNDIDAD
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q208=99999 ;AVANCE DE RETROCESO

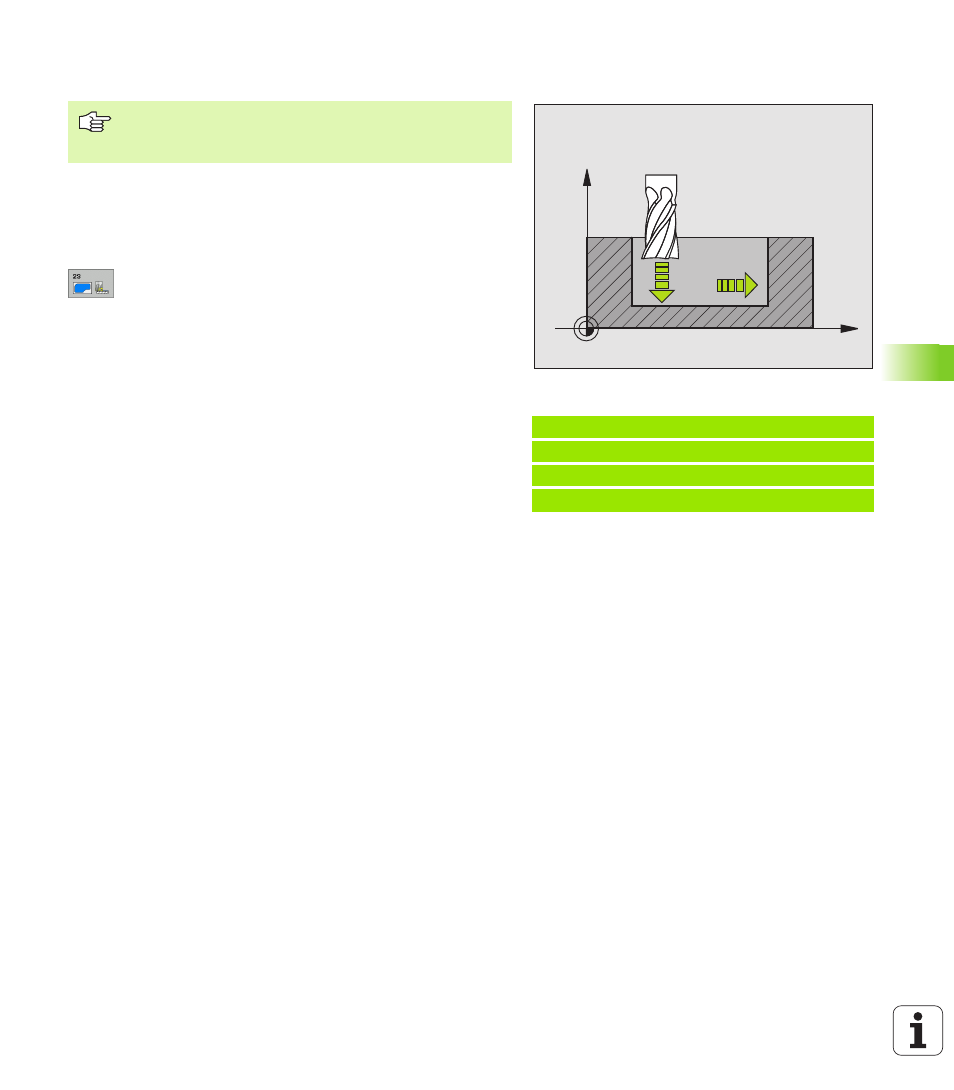

X
Z
Q11
Q12
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las dimensiones de la
cajera.
