HEIDENHAIN iTNC 530 39
1
.2 P
a
ntalla y t
e
clado de contr
o
l
1.2 Pantalla y teclado de control
Pantalla

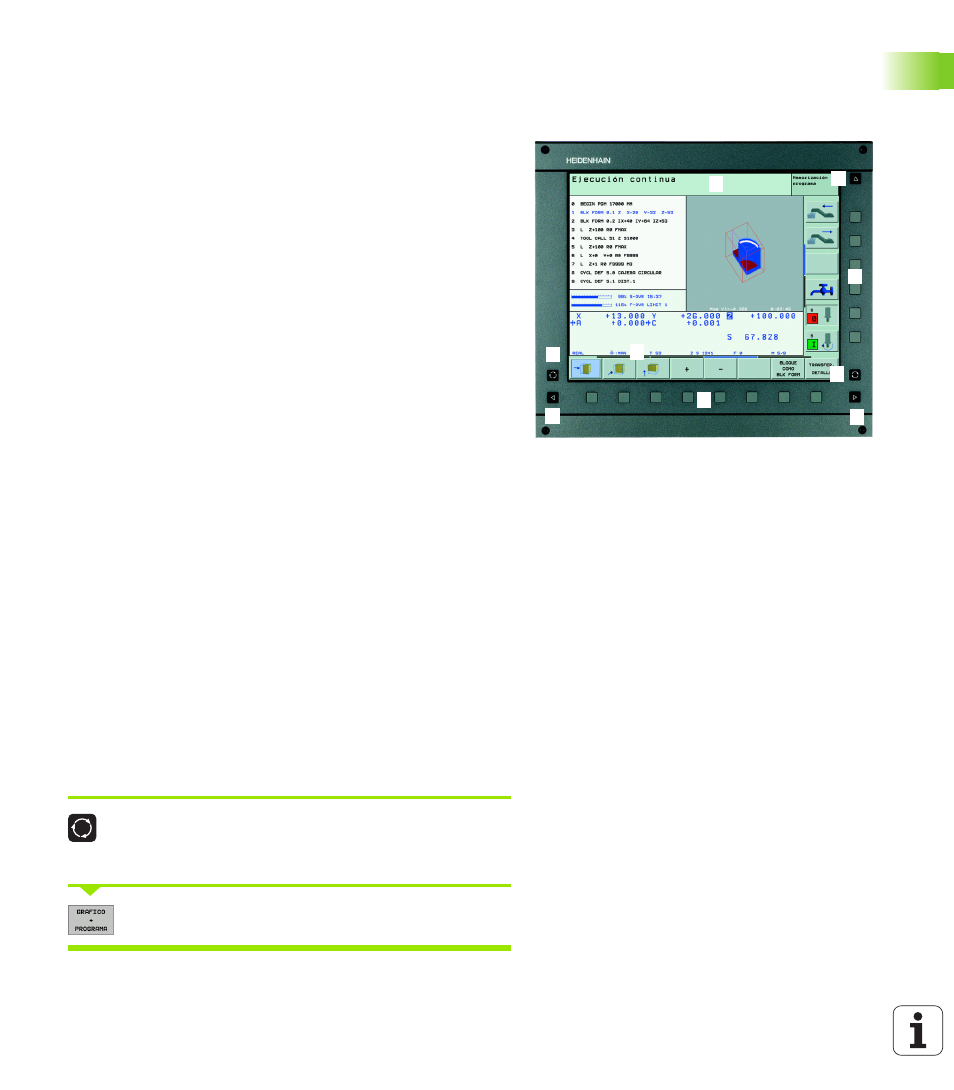

El TNC se suministra con la pantalla plana en color BF 150 (TFT) (véase figura).
Determinar la subdivisión de la pantalla
El usuario selecciona la subdivisión de la pantalla: de esta forma el TNC
indica, p.ej., en el modo de funcionamiento Memorizar/Editar Programa,
un programa en la ventana izquierda, mientras que en la ventana derecha
p.ej. se representa simultáneamente un gráfico de programación.
Alternativamente es posible visualizar en la ventana derecha la división de
programa o finalmente el programa en una ventana grande. La ventana
que el TNC visualiza depende del modo de funcionamiento seleccionado.
Determinar la subdivisión de la pantalla:
Pulsar la tecla de conmutación de la pantalla: la carátula de
softkeys indica las posibles subdivisiones de la pantalla.
véase "Modos de funcionamiento", pág. 41
Selección de la subdivisión de la pantalla mediante softkey
1 Línea superior
Cuando el TNC está conectado, se visualiza en la línea superior de
la pantalla el modo de funcionamiento seleccionado: los
funcionamientos de máquina a la izquierda y los funcionamientos
de programación a la derecha. En la ventana más grande de la línea
superior se indica el modo de funcionamiento en el que está
activada la pantalla: aquí aparecen preguntas del diálogo y avisos
de error (excepto cuando el TNC sólo visualiza el gráfico).
2 Softkeys
El TNC muestra en la línea inferior otras funciones en una carátula de
softkeys. Estas funciones se seleccionan con las teclas que hay
debajo de las mismas. Como indicación de que existen más carátulas
de sofkteys, aparecen unas líneas horizontales directamente sobre
dicha carátula. Hay tantas lineas como carátulas y se conmutan con
las teclas cursoras negras situadas a los lados. La carátula activa de
Softkeys se distingue con una barra más brillante de las otras.
3 Teclas para la selección de softkeys
4 Conmutación de las carátulas de softkeys
5 Selección de la subdivisión de la pantalla
6 Tecla de conmutación de pantalla para los modos de
funcionamiento Máquina y Programación
7 Teclas de selección para softkeys del fabricante de la máquina
8 Conmutar carátulas de softkey para el fabricante de la máquina
1 3
1 1
4 4
5
1 6
7
8
2
