HEIDENHAIN iTNC 530 257
6.8 Gener
a
r pr
ogr
amas de cont
or
no de
dat
o
s DXF (opción de sof
tw
a
re
)

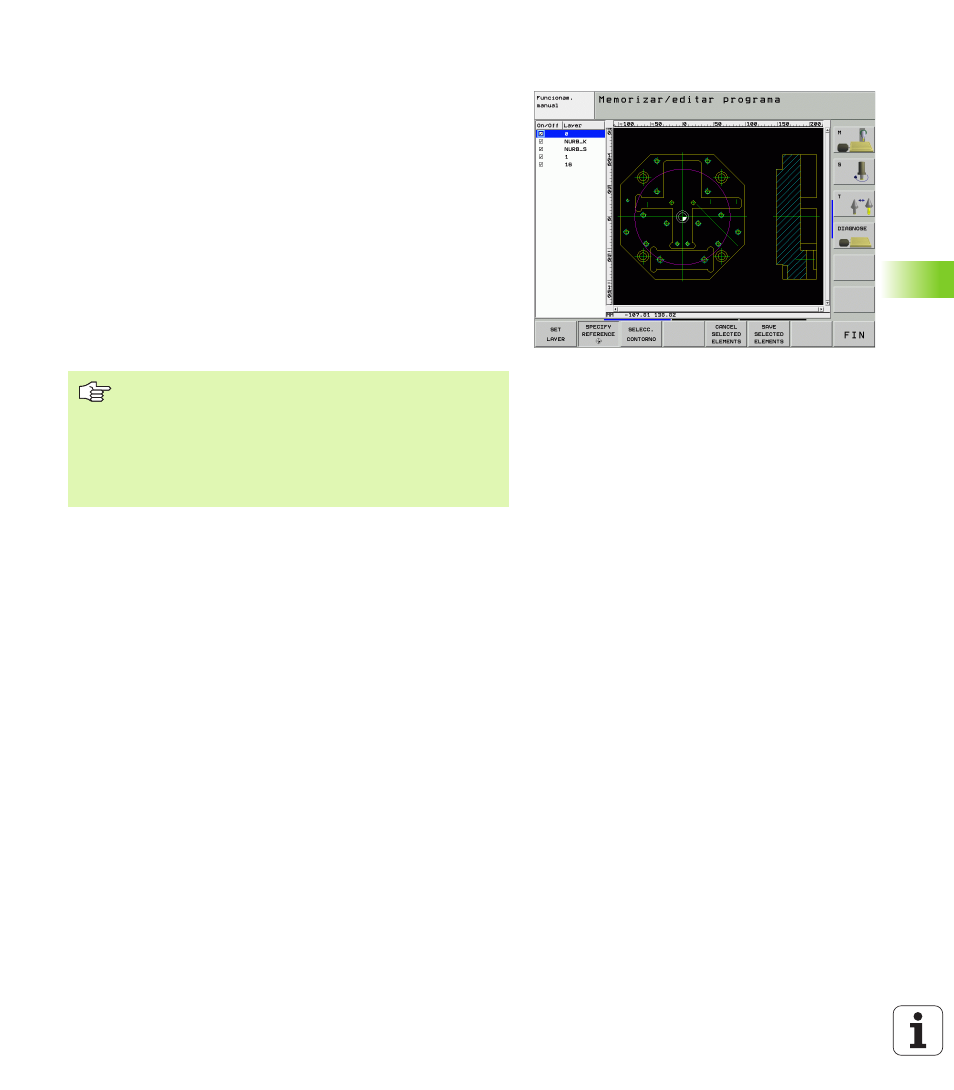

Determinar el punto de referencia
El punto cero del dibujo del fichero DXF no siempre está situado de
manera que lo pueda utilizar directamente como punto de referencia
de la pieza. Por eso, el TNC pone a su disposición una función,
mediante la cual puede desplazar, clicando en un elemento, el punto
cero del dibujo a un lugar conveniente.
Puede definir el punto de referencia en los siguientes lugares:
„ En el punto inicial, final o central de una recta
„ En el punto inicial o final de un círculo
„ Al traspasar cada cuadrante o en el centro de un círculo completo
„ En el punto de intersección de
„ Recta – recta, aún estando el punto de intersección en la
prolongación de la correspondiente recta
„ Recta – círculo
„ Recta – círculo completo
A fin de determinar un punto de referencia, debe utilizar el
Touch-Pad en el teclado TNC o mediante un ratón
acoplado a un aparato USB.
Una vez haya seleccionado el contorno, todavía puede
modificar el punto de referencia. El TNC calcula los datos
reales de contorno, por primera vez, cuando memoriza el
contorno seleccionado en un programa de contorno.
