6.5 Movimientos de trayectoria -
Coordenadas polares
Resumen
Con las coordenadas polares se determina una posición mediante un
ángulo PA y una distancia PR al polo CC anteriormente definido (véase
"Nociones básicas", pág. 235).
Las coordenadas polares se utilizan preferentemente para:
„ Posiciones sobre arcos de círculo
„ Planos de la pieza con indicaciones angulares, p.ej. círculo de
taladros

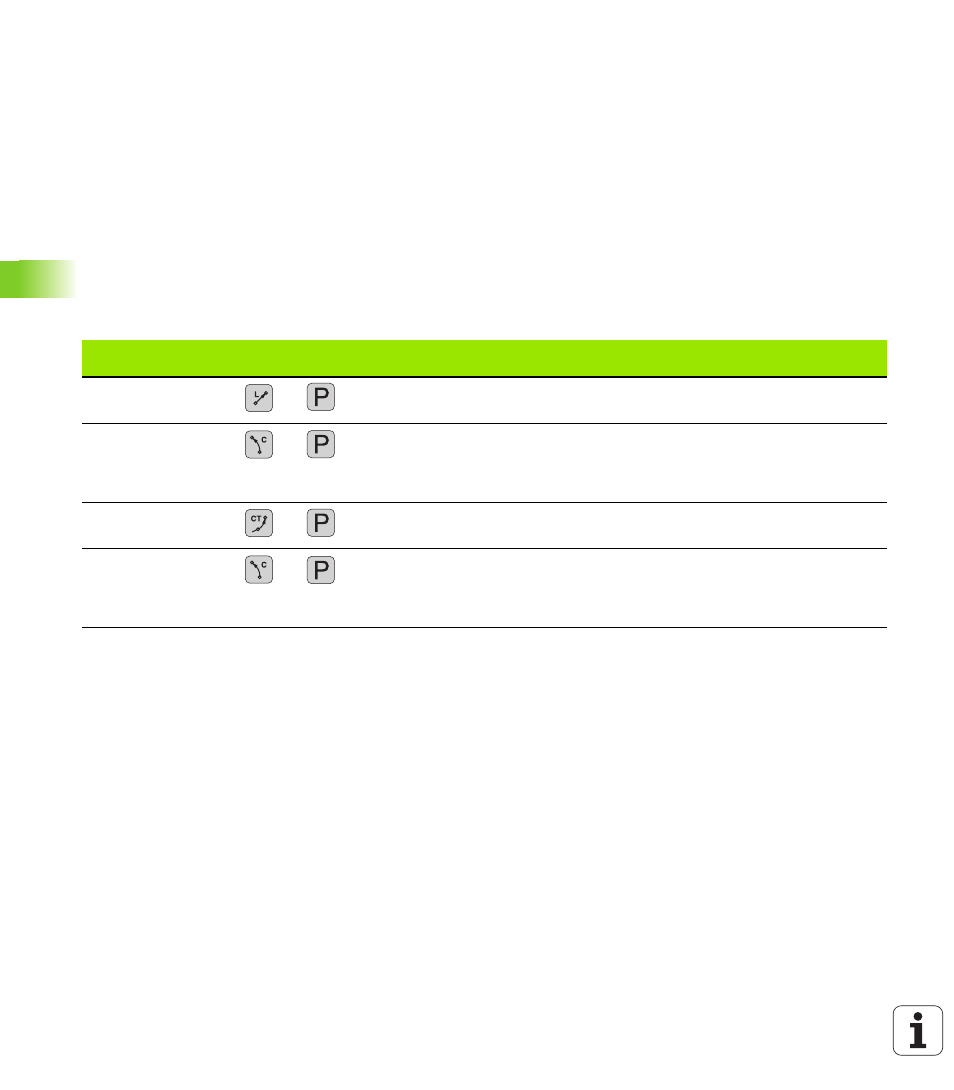

Resumen de los tipos de trayectoria con coordenadas polares
Función
Tecla de la
trayectoria
Movimiento de la hta. Introducciones precisas Pág.
Recta LP + recta Radio polar, ángulo polar del
pto. final de la recta Pág. 228
Arco de círculo CP + Trayectoria circular alrededor
del punto central del círculo/
polo CC hacia el punto final
del arco del círculo. Ángulo polar del punto final
del círculo, sentido de giro Pág. 228
Arco de círculo CTP + Trayectoria circular tangente
al tramo anterior del contorno Radio polar, ángulo polar del
punto final del círculo Pág. 229
Hélice + Superposición de una
trayectoria circular con una
recta Radio polar, ángulo polar del
punto final del círculo,
coordenadas del pto. final en
el eje de la hta. Pág. 230
