Nociones básicas para la indicación de posiciones
POSITIP 855
Modo de empleo
9
Nociones básicas para la indicación de posiciones
Posición nominal, posición actual y recorrido restante
Las posiciones a las que se desplaza la herramienta, se llaman
posiciones nominales; la posición en la que se encuentra
actualmente la herramienta se llama posición actual.
La distancia entre la posición nominal y la posición actual es el
recorrido restante.
Signo en el recorrido restante
El recorrido restante tiene signo positivo, cuando el
desplazamiento de la posición actual a la posición nominal se
realiza según la dirección negativa del eje.
El recorrido restante tiene signo negativo, cuando el
desplazamiento de la posición actual a la posición nominal se
realiza según la dirección positiva del eje.
Posiciones absolutas de la pieza
Cada posición sobre la pieza está determinada a través de sus
coordenadas absolutas.
Ejemplo: Coordenadas absolutas de la posición :
X
=
5 mm
Z
= –35 mm
Coordenadas absolutas de la posición :
X
=
15 mm
Z
= –65 mm
Cuando se trabaja según el plano de la pieza en coordenadas
absolutas, la herramienta se desplaza sobre
sobre
sobre
sobre
sobre las coordenadas
indicadas.
Posiciones incrementales de la pieza
Una posición puede estar referida a la posición nominal anterior
(fig. 8) El punto cero para la acotación se encuentra sobre la
posición nominal anterior. En este caso se trata de coordenadas
incrementales (incremento = aumento), o de cota incremental (ya
que la posición se indica mediante cotas sucesivas).
Las coordenadas incrementales se caracterizan mediante una IIIII.
Ejemplo: Coordenadas incrementales de la posición referidas
a la posición
I
X =
10 mm
I
Z =
0 mm
Coordenadas incrementales de la posición referidas
a la posición
I
Z = –30 mm
Coordenadas incrementales de la posición referidas
a la posición
I
X =
10 mm
I
Z = –30 mm
Cuando se trabaja según el plano de una pieza en coordendas
incrementales, la herramienta se desplaza según el valor de las
mismas.
Signo en una acotación incremental
Una indicación de cotas incrementales tiene signo positivo,
cuando el desplazamiento se realiza en la dirección positiva del eje.
Una indicación de cotas incrementales tiene signo negativo,
cuando el desplazamiento se realiza en la dirección negativa del
eje.
2
Z
X
15
5
35
65
1
0

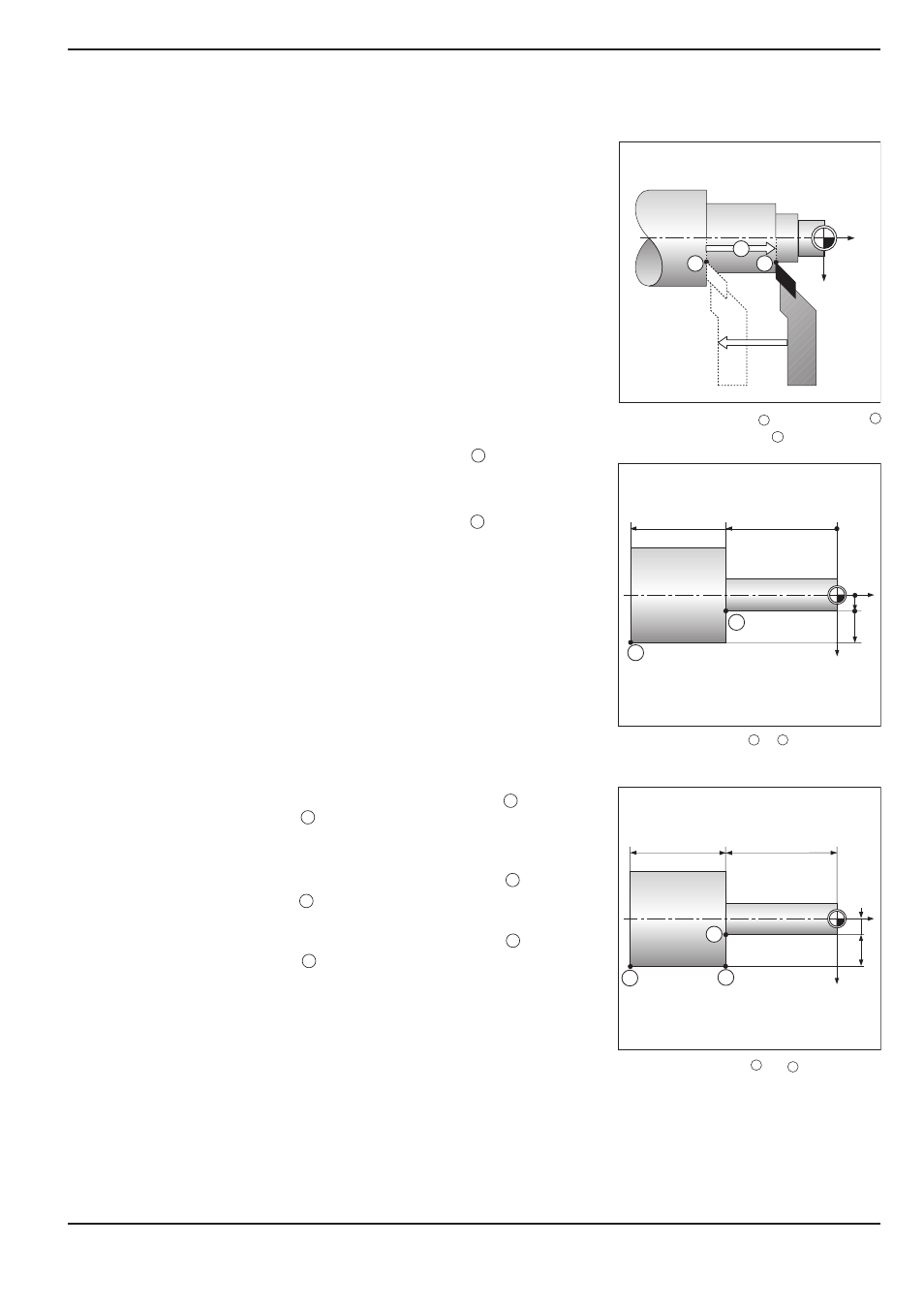

Fig. 7: Las posiciones y son "posiciones
absolutas de la pieza"
Z
X
1
10
5
35
30
2
3
Fig. 8: Las posiciones y son
"Posiciones incrementales de la pieza"
I
S
Z
X
R
Fig. 6: Posición nominal , posición actual
y recorrido restante
3
1
2
S
I
2
1
R
3
1
2
2
3
