I - 1
Nociones básicas para la indicación de posiciones
POSITIP 855
Modo de empleo
7
I - 1
Nociones básicas para la indicación de posiciones
Si Vd. ya conoce los conceptos del sistema de coordenadas
cota incremental, cota absoluta, posición nominal, posición
real y recorrido restante, se puede saltar este capítulo.
Introducción
Para la descripción de la geometría de una pieza se emplea un
sistema de coordenadas rectangulares ( = cartesianas, según el
matemático y filósofo francés René Descartes, en latín Renatus
Cartesius; 1596 a 1650).
El sistema de coordenadas cartesianas se compone de tres ejes
de coordenadas X, Y y Z, perpendiculares entre sí y que se cortan
en un punto. Este punto se llama punto cero del sistema de
coordenadas.

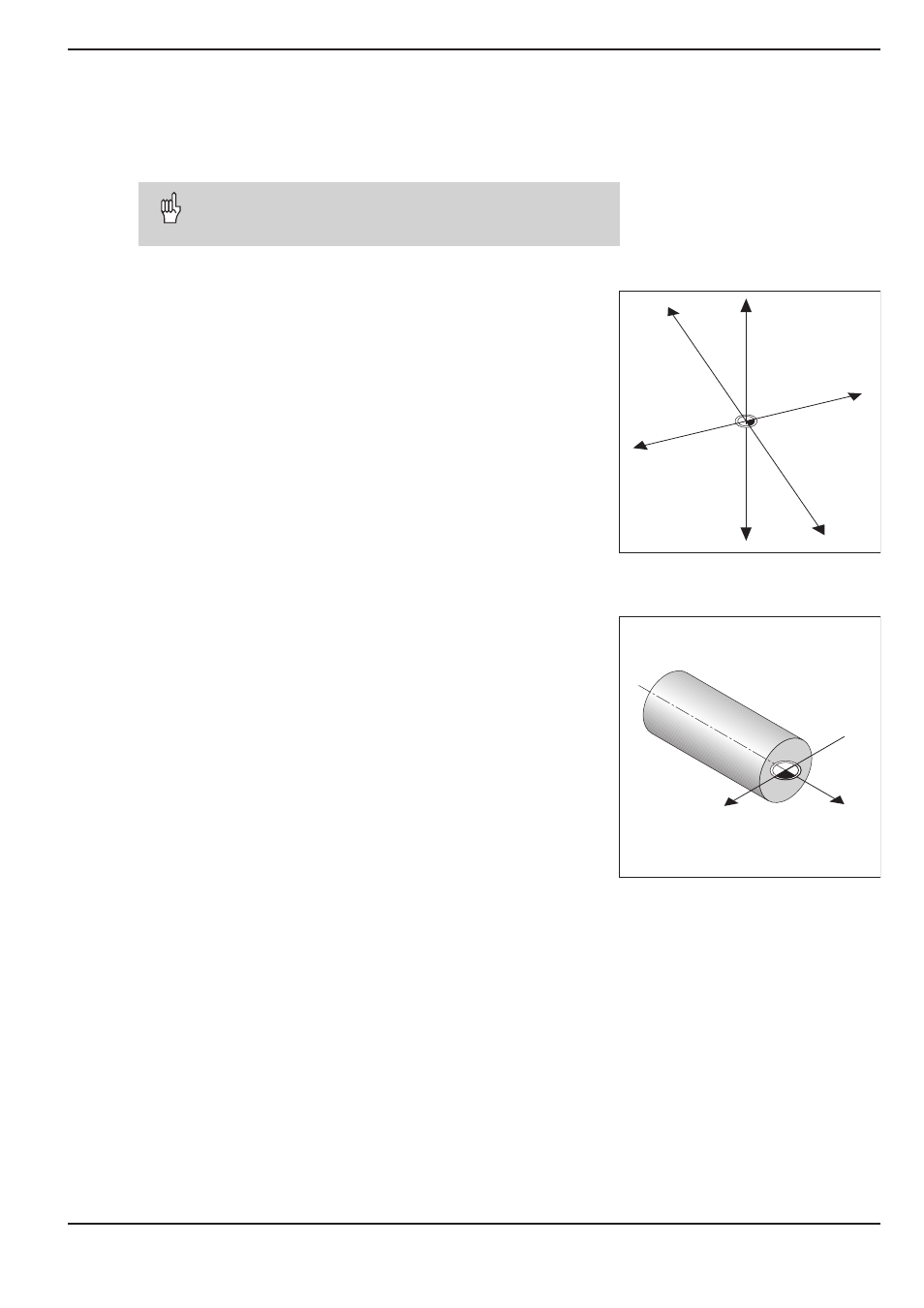

Fig. 2: Sistema de coordenadas cartesianas
en piezas cilíndricas
Fig. 1: Sistema de coordenadas cartesianas
Para poder determinar posiciones de la pieza, se coloca
mentalmente el sistema de coordenadas sobre dicha pieza.
En piezas cilíndricas (piezas de revolución simétricas) el eje Z
coincide con el eje giratorio. El eje X coincide con la dirección
del radio o del diámetro. En piezas cilíndricas no se precisa
indicar posiciones del eje Y, ya que los valores coinciden con los
del eje X.
+Y
+X
+Z
– Z
– Y
– X
Z
X
