La pregunta
Repeticiones REP ?
no tiene significado para los subprogramas.
Con esta softkey se confirma, que ha sido llamado un subprograma.
Ejemplo: Introducir la llamada al subprograma –
CALL LBL
Subprogramas y repeticiones parciales de programas

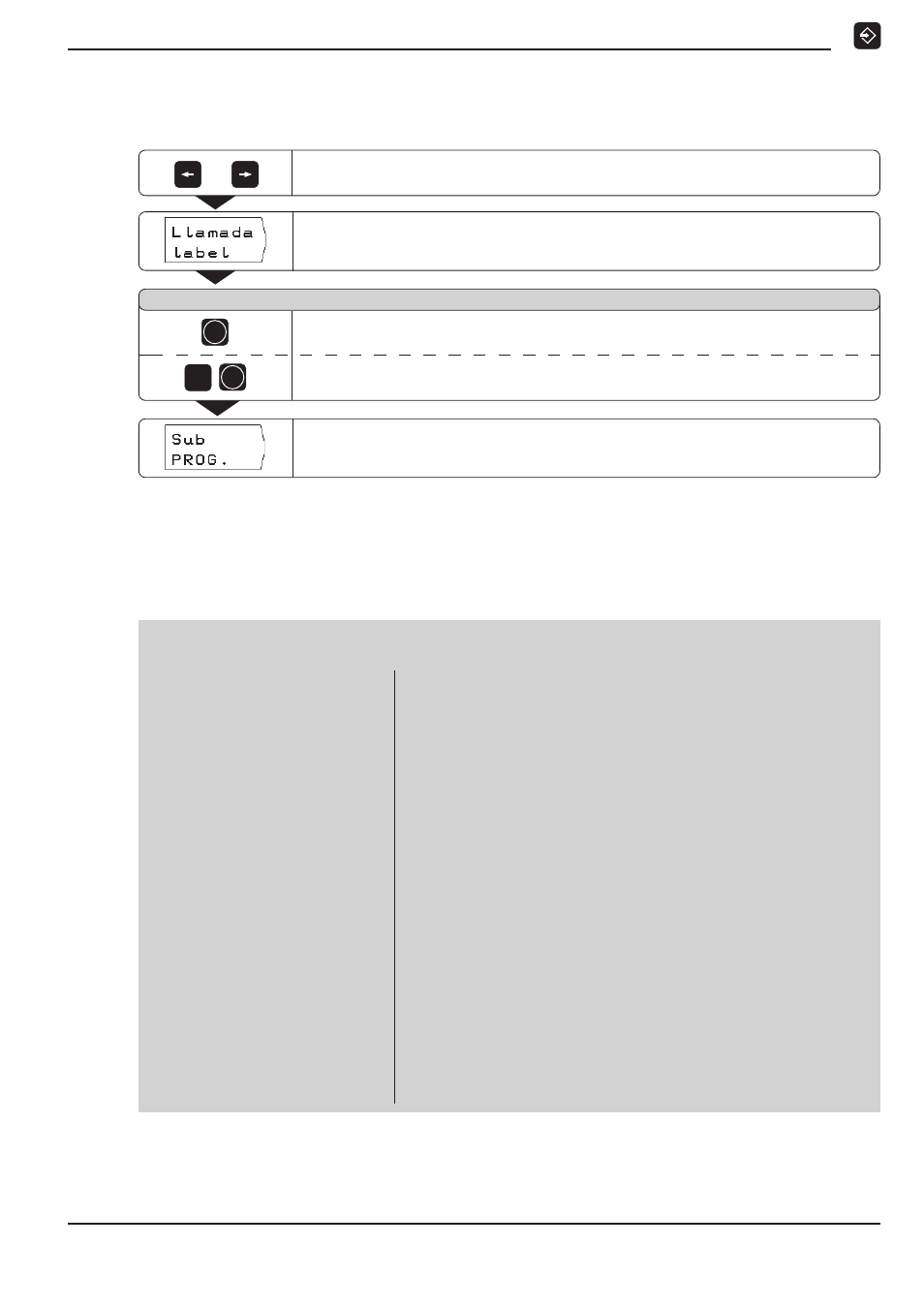

Pasar página hasta la segunda carátula de softkeys.
/
Número de label ?
ENT
9
Aceptar el
Número de label
propuesto.
Introducir el
Número de label
( 9 ). Confirmar la introducción.
En la frase actual aparece el label llamado:
CALL LBL 9
.
Después de una frase
CALL LBL,
en el modo de funcionamiento
EJECUTAR PGM
se ejecutan las frases del subprograma entre la
frase
LBL
con el número llamado y la siguiente frase con
LBL
0.
El subprograma también se puede realizar como mínimo una
vez, sin la frase
CALL LBL.
Frases de programa
0
BEGIN PGM 30 MM
Principio del programa, número del programa, sistema métrico
1
LBL 9
Principio del subprograma 9
2
X+60.000
Coordenada X de la posición para el cambio de hta. (indic.. diám.)
3
Z+5.000
Coordenada Z de la posición para el cambio de hta.
4
LBL 0
Final del subprograma 9
5
Z+2.000
Posicionamiento previo, coordenada Z
6
X+64.000
Posicionamiento previo, coordenada X
7
CYCL 3.0 ARRANQUE V.
A continuación las coordenadas para el ciclo Arranque de viruta
8
X+20.000
Coordenada X para el primer escalón (indicación del diámetro)
9
Z–20.000
Coordenada Z para el primer escalón
10
X+40.000
Coordenada X para el segundo escalón (indicación del diámetro)
11
Z–70.000
Coordenada Z para el segundo escalón
12
CALL LBL 9
Llamada al subprograma 9: alcanzar la posición para el cambio de
herramienta. Se ejecutan las frases 1 a 4.
13
STOP
Interrupción del programa para el cambio de hta.
14
Z–52.000
Posicionamiento previo para la entrada de la hta. en la pieza
15
X+30.000
Ejecución de la entrada de la hta. (indicación del diámetro)
16
IX+40.000
Retirada
17
CALL LBL 9
Llamada al subprograma 9: vuelta a la posición para el cambio de
hta. Se ejecutan las frases 1 a 4.
18
END PGM 30 MM
Final del programa, nº de programa y sistema métrico
Llamada al label.
El POSITIP propone el último
Número de Label
fijado.
