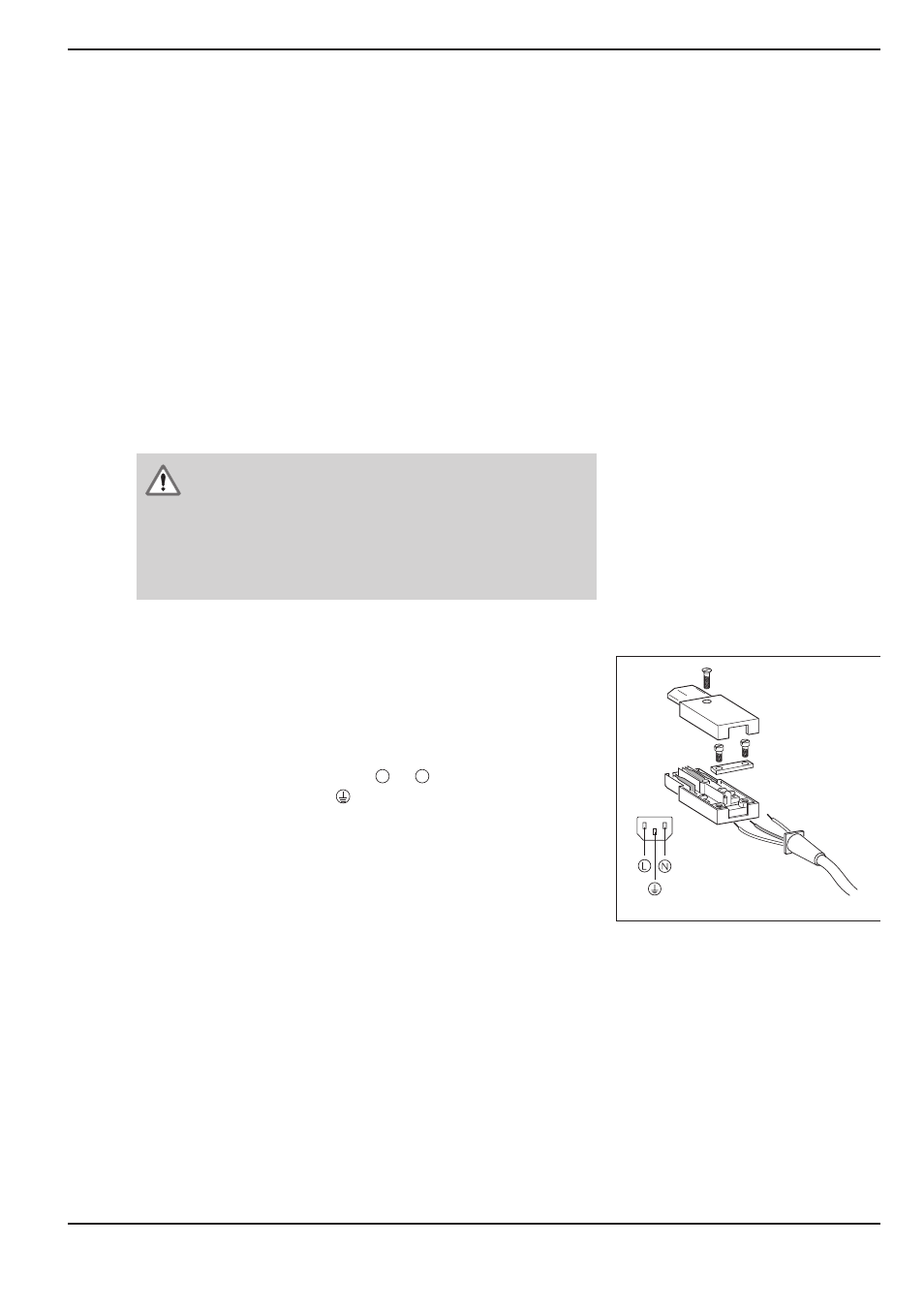

![background image](/files/815698/content/doc057.png)
II - 1
Montaje y conexión eléctrica
POSITIP 855
Información técnica
59
Montaje y conexión eléctrica
Volumen de suministro
• Visualizador de cotas POSITIP 855
• Conector de red
• Modo de empleo
Montaje y fijación del POSITIP
El POSITIP se puede fijar con tornillos M4 en la parte inferior de la
carcasa o sobre un soporte bisagra de HEIDENHAIN
(nº id. 281 619 01).
La distancia entre los taladros está indicada en las medidas de
conexión (véase el capítulo II - 8).
Conexión eléctrica
¡ ATENCION ! ¡ Peligro de descarga!
¡Realizar las conexiones del conector únicamente
con la tensión de red desconectada!
¡ Se precisa una línea de protección!
¡Cuando no existe o está interrumpida la línea de
protección a tierra, puede haber tensión en la carcasa!
Conexión de red
El POSITIP se puede conectar a una tensión alterna entre
100 V y 240 V (48 Hz a 62 Hz).
No es necesario ajustar el POSITIP a la tensión disponible.
Cableado del conector de red
Véase la figura 30:
Conexión de red en los contactos y
Toma a tierra en el contacto
Fig. 30: Cableado del conector de red
II - 1
L
L
