Entradas y salidas de conexión
78
Información técnica
POSITIP 855
Entradas y salidas de conexión (X41)
Con las señales de conexión del conector Sub-D EXT se puede:
• poner a cero la visualización del valor real de un eje de coordenadas
• controlar los procesos de desconexión
• iniciar la emisión del valor de medida (véase el capítulo II - 5)
Distribución de pines del conector Sub-D EXT (conector X41)
Pin
Distribución
1
0 V (interno)
10
0 V (externo)
23, 24, 25
24 V –
11
PARADA DE EMERGENCIA
2
Poner a cero el eje 1
3
Poner a cero el eje 2
4
Poner a cero el eje 3
5
Poner a cero el eje 4
8
Impulso: emisión de valores
9
Contacto: emisión de valores
14
Campo de conmutación 1
15
Campo de conmutación 2
16
Campo de conmutación 3
17
Campo de conmutación 4
18
Campo de conmutación 5
19
Campo de conmutación 6
20
Campo de conmutación 7
21
Campo de conmutación 8
6, 7
sin conexión
12, 13, 22
sin conexión
Poner a cero la visualización del valor actual
Cada visualización del valor real se puede fijar a cero.
Duración mínima del impulso para poner a cero: t
min
≥
100 ms
Señal cero: conectar a 0 V o
introducir el impulso a través de un inegrado TTL ( p.ej. SN 74 LS
XX):
U
H
≥
3,9 V (U
MAX
= 15 V)
U
L
≤
0,9 V bei I
L
≤
6 mA

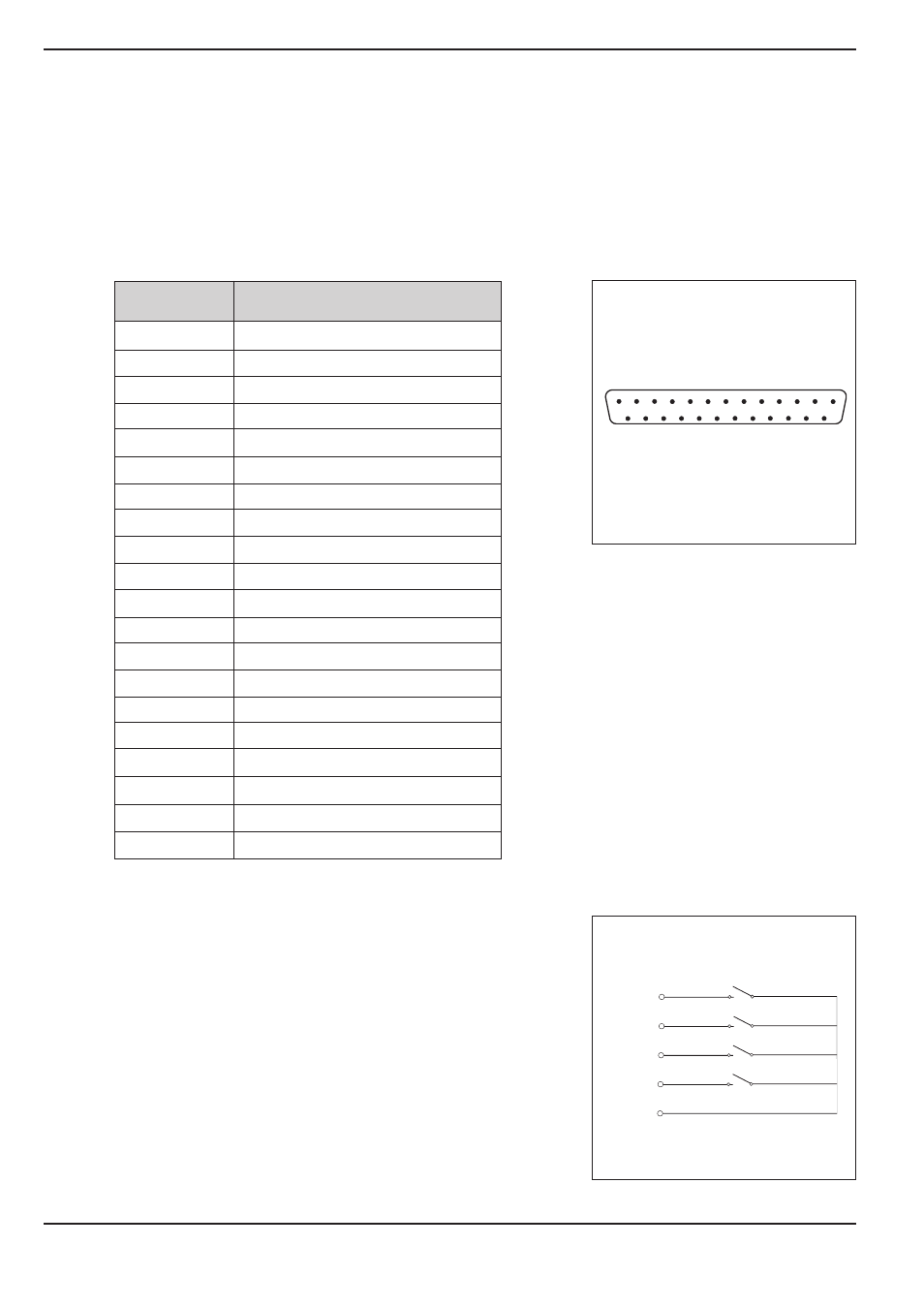

Fig. 45: Conector Sub-D del POSITIP
II - 6
E X T
P I N 2
A c h s e 1
P I N 3
A c h s e 2
P I N 4
A c h s e 3
P I N 5
A c h s e 4
P I N 1
( 0 V )
Fig. 46: Conector para la puesta a cero de
cada eje
1
6
2
7
3
8
5
4
9
14
15
16
17
18
19
20
21
10
11
12
13
22
23
24
25
