I - 1 Nociones básicas para la indicación de posiciones
POSITIP 855 Modo de empleo 11
Nociones básicas para la indicación de posiciones
Sistemas lineales de medida
Los sistemas lineales de medida convierten los movimientos de
los ejes de la máquina en señales eléctricas. El POSITIP valora
dichas señales, calcula la posición actual de los ejes de la máquina
e indica la posición como valor numérico.
En una interrupción de tensión se pierde la cota entre la posición
del eje de la máquina y la posición actual calculada. Con las marcas
de referencia de los sistemas de medida y la función REF del
POSITIP, se pueden recuperar las cotas al conectar de nuevo la
tensión de red.

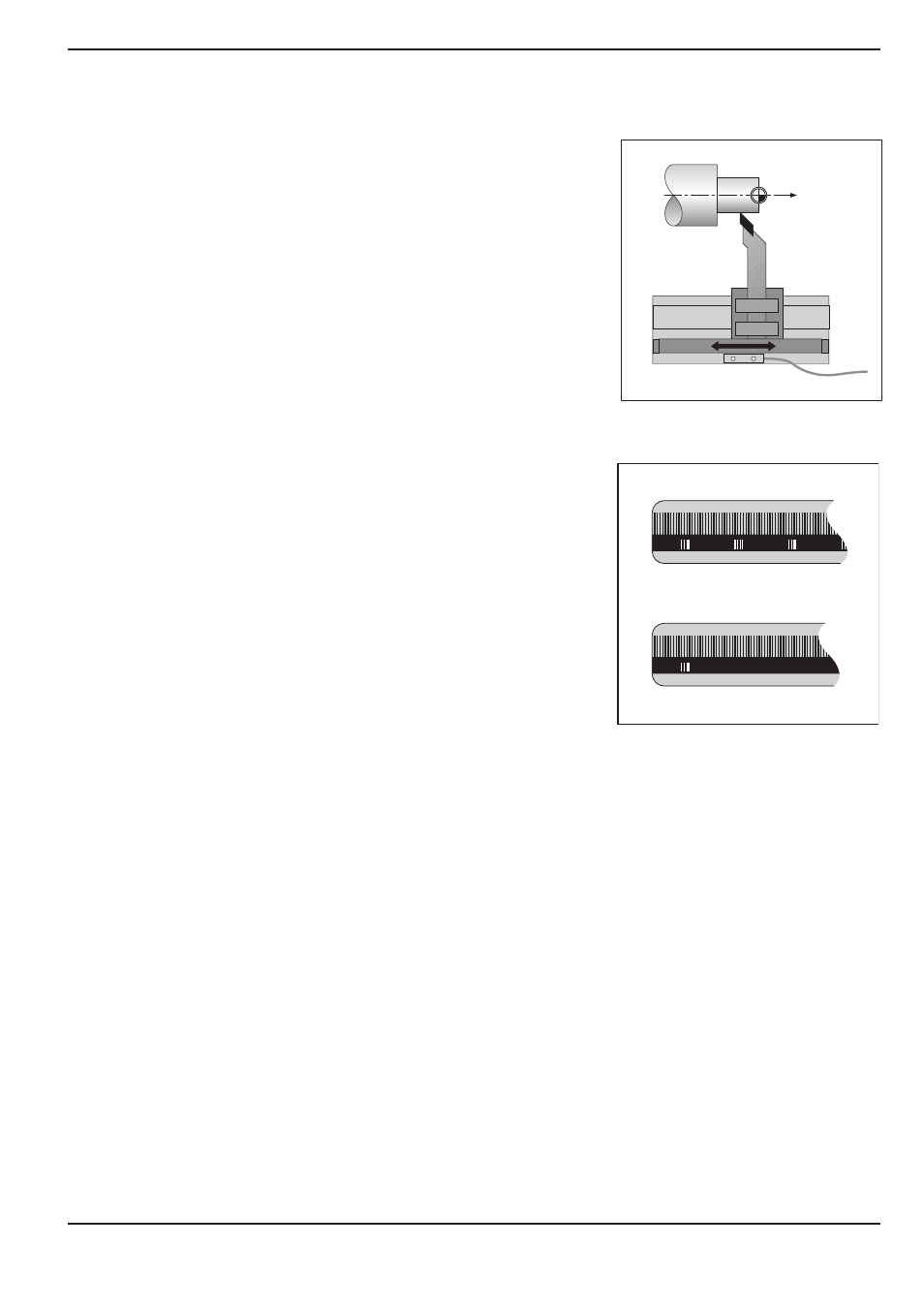

Fig. 9: Sistema lineal de medida para un eje
lineal, p.ej. el eje Z
Fig. 10: Reglas, arriba con marcas de ref.
codificadas, abajo con una sóla marca
de referencia.
Marcas de referencia
En las escalas de los sistemas de medida existen una o varias
marcas de referencia. Al sobrepasar las marcas de referencia, se
produce una señal que indica al POSITIP, que esa posición es el
punto de referencia (pto. de ref. de la escala = pto. de ref. fijo de la
máquina).
Al sobrepasar dichos puntos de referencia, con la función REF del
POSITIP, se calcula la asignación entre la posición del carro del eje
y los valores visualizados determinados por última vez. En los
sistemas lineales de medida con marcas de referencia codificadas
es suficiente desplazar los ejes un máximo de 20 mm (en sistemas
de medida angulares 20°)
Z
