II - 6 Entradas y salidas de conexión
POSITIP 855 Información técnica 79
Utilización de las señales de conmutación
Si se quiere utilizar las señales de conmutación, antes deberá
alimentarse en el conector Sub-D EXT del POSITIP (pin 23 a pin 25)
con una tensión contínua de 24 V (0 V en el pin 10).
En los pines 14 a 21 hay 24 V siempre que se encuentre el valor de
visualización dentro del campo de conmutación.
Estos pines se asignan a los ejes a través de los parámetros P60.x.
Tan pronto como un valor de visualización se encuentre dentro del
campo de conmutación, se desconecta la tensión del pin asignado.
El campo de conmutación se determina en el parámetro de
funcionamiento P61.x y es simétrico respecto a cero.
Al modificar la pos. del pto. de ref., también se tienen
que desplazar a la vez los campos de conmutación.
Asignación de ejes: P 60.x
Las señales de conmutación se asignan a los ejes de coordenadas.
• No se asigna ningún eje (off): P 60.x = 0
• Asignar eje 1: P 60.x = 1
• Asignar eje 2: P 60.x = 2
• Asignar eje 3: P 60.x = 3
• Asignar eje 4: P 60.x = 4
Determinación del campo de conmutación: P 61.x
P 61.x < 99 999,999 [mm] simétrico respecto a cero
Carga admisible de las salidas de conmutación
I
MAX
= 100 mA
Resistencia ohmica
Conectar la carga inductiva con diodos de protección
Precisión de los campos de conmutación y retardo de conexión: P 69
Se puede elegir el retardo de la conmutación y la precisión con la
que se conectan las señales de conmutación.
Se puede elegir entre
• Precisión = paso de visualización; retardo de conmutación = 80 ms
-> Modo 1 (del inglés mode: modo y forma)
• Precisión =
Periodo de div. TP del sist. de medida
Retardo de conmutación = 5 ms -> Modo 2
• Modo 1: P 69 = 0
• Modo 2: P 69 = 1

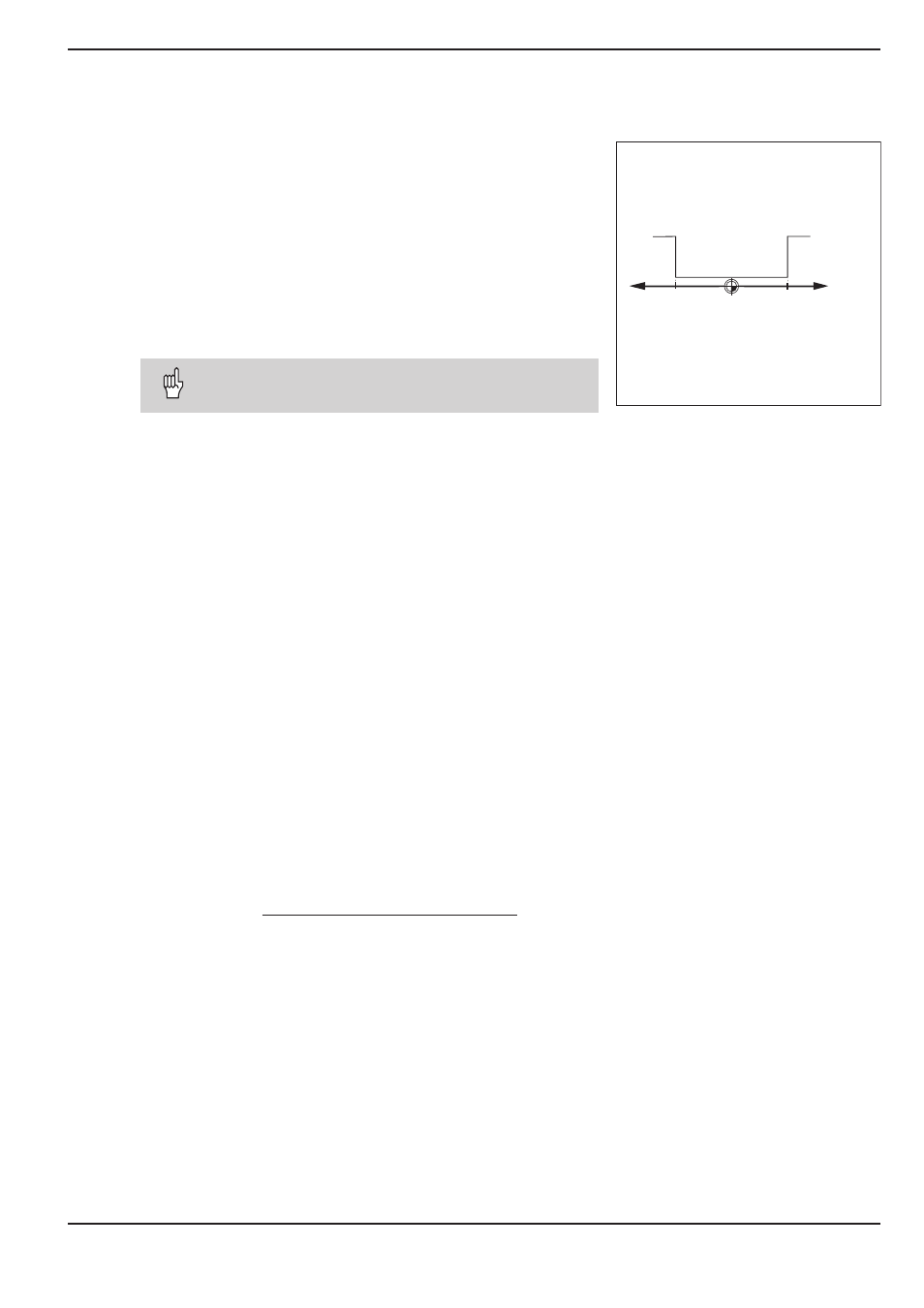

Fig. 47: Los campos de conmutación son
simétricos respecto a cero
P60.2 P61.2 P61.2
X:
0
– +
128
