I - 3 Programación del POSITIP
36 Modo de empleo POSITIP 855
Ciclo para el arranque de viruta
Con el ciclo Arranque de viruta se puede tornear un escalón con el
número de aproximaciones que se deseen.
Para ello, en un programa se introducen sólo tres frases :
• Frase CYCL
• Coordenada X
• Coordenada Z
CYCL es la abreviación del inglés “cycle”, aquí traducido como
"Ciclo". En el ciclo de Arranque de viruta están resumidas todas las
indicaciones que se precisan para el arranque de viruta.
No se puede borrar ninguna frase de un ciclo completo.
En la ejecución, después de una frase
CYCL, el POSITIP indica
siempre el recorrido restante a las dos posiciones nominales de
dicho ciclo.

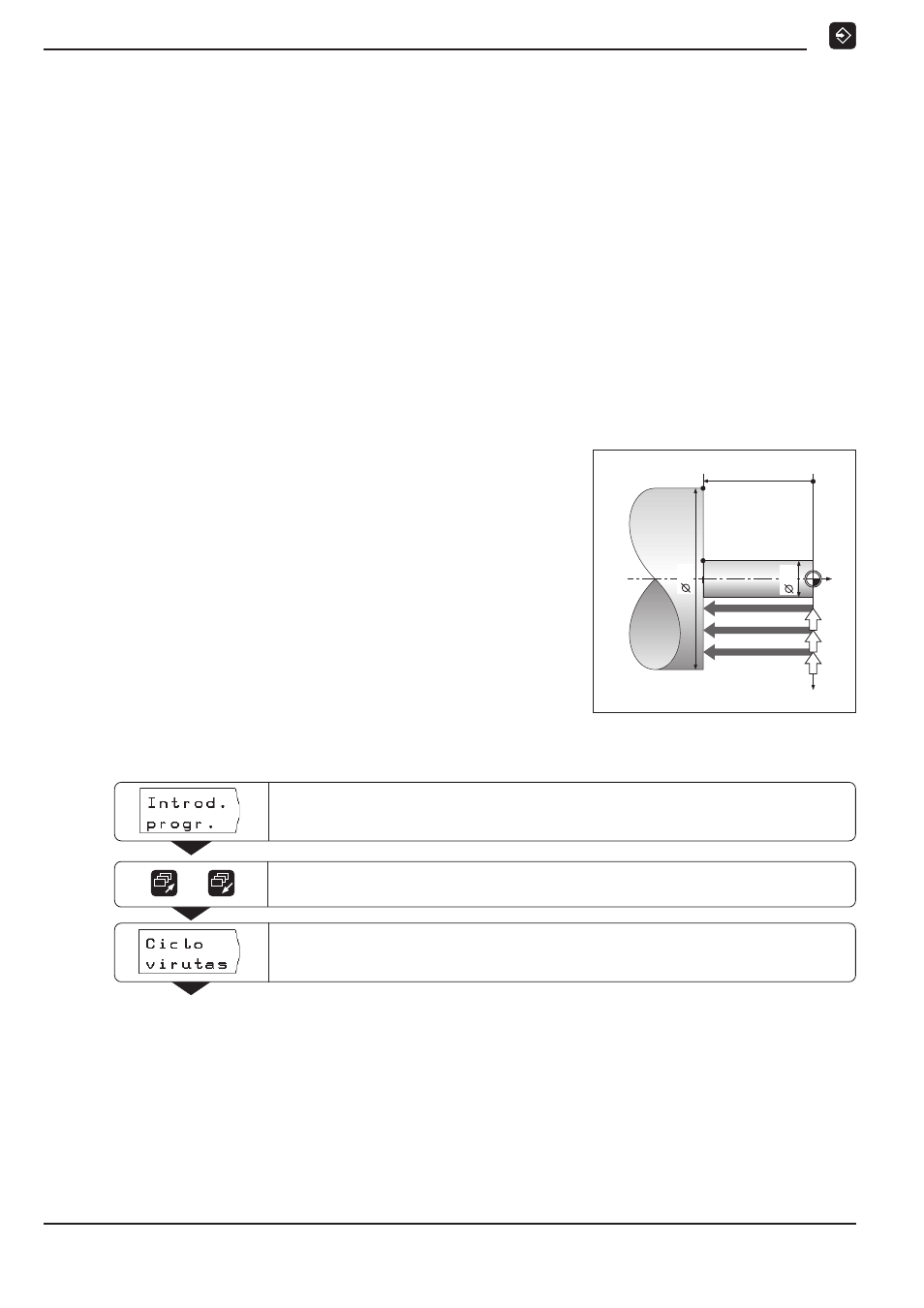

Ejemplo: Introducir el ciclo de Arranque de viruta en un programa
Modo de funcionamiento: MEMORIZAR PROGRAMA
Ejemplo: Tornerar un escalón con las aproximaciones que se desee
Diámetro de la pieza antes
del mecanizado:
X = 50 mm
Diámetro del escalón: X = 10 mm
Comienzo del escalón: Z = 0 mm
Final del escalón: Z = –30 mm
Pasar página hasta la tercera carátula de softkeys.
Seleccionar Introducción del programa.
/
Seleccionar el Ciclo Arranque de viruta
En pantalla aparece la frase de programa CYCL 3.0 ARRANQUE VIRUTA .
Z
30
X
10 50
0
