II - 5 Emisión de los valores de medida
POSITIP 855 Información técnica 75
t
e
: Duración mínima por Impulso
t
e
≥
1,2 ms
t
e
: Duración mínima por Contacto
t
e
≥
7 ms
t
1
: Tiempo entre Impulso y memorización interna
t
1
≤
0,8 µs
t
1
: Tiempo entre Contacto y memorización interna
t
1
≤
4,5 ms
t
2
: Tiempo entre la memorización interna y la emisión de los
valores de medida
t
2
≤
30 ms
t
3
: Tiempo entre el final de la emisión de datos y una nueva
memorización a través de la entrada de conexión externa
t
3
≥
0 ms
t
D
: Duración de la emisión de los valores de medida, dependiendo de
• la velocidad en baudios ajustada (BR),
• el número de ejes (M) y
• el número de líneas libres (L)
t
D
= [s]
II - 5
Emisión de los valores de medida
El POSITIP puede emitir valores de medida a través de la conexión de
datos.
Arranque de la emisión de los valores de medida
Existen dos posibilidades de iniciar la emisión de un valor de medida:
• Signo de control a través de la conexión de datos
• Señal en la entrada de conexión
El espacio de tiempo entre la señal de memorización y la emisión
de los valores de medida depende de la señal seleccionada.
Espacio de tiempo de la señal del sistema de medida
Las señales del sistema de medida se almacenan después de
aprox. 4 µs en una memoria intermedia, la cual se procesa con la
señal de memorización interna.
Por lo tanto, el valor calculado por el POSITIP se emite aprox. 4 µs
antes de la memorización interna.
Arranque de la emisión del valor de medida través de la entrada de
conexiones externa EXT
A través de la entrada de conexiones en el conector Sub-D EXT se
puede iniciar la emisión de los valores de medida, introduciendo un
impulso o cerrando un contacto.
Contacto del pin 9: conectar esta entrada a 0 V
Impulso en el pin 8: duración de la señal del impulso t
e
≥
1,2 µs
El contaco o impulso puede introducirse también a través de un
circuito integrado TTL ( p.ej. SN 74 LS XX):
U
H
≥
3,9 V (U
MAX
= 15 V)
U
L
≤
0,9 V cuando I
L
≤
6 mA
E X T
P I N 9
P I N 1
( 0 V )
P I N 8
P I N 1
( 0 V )
t
e
E X T
t
1
t
3
t
2
t
D
t
e
T X D

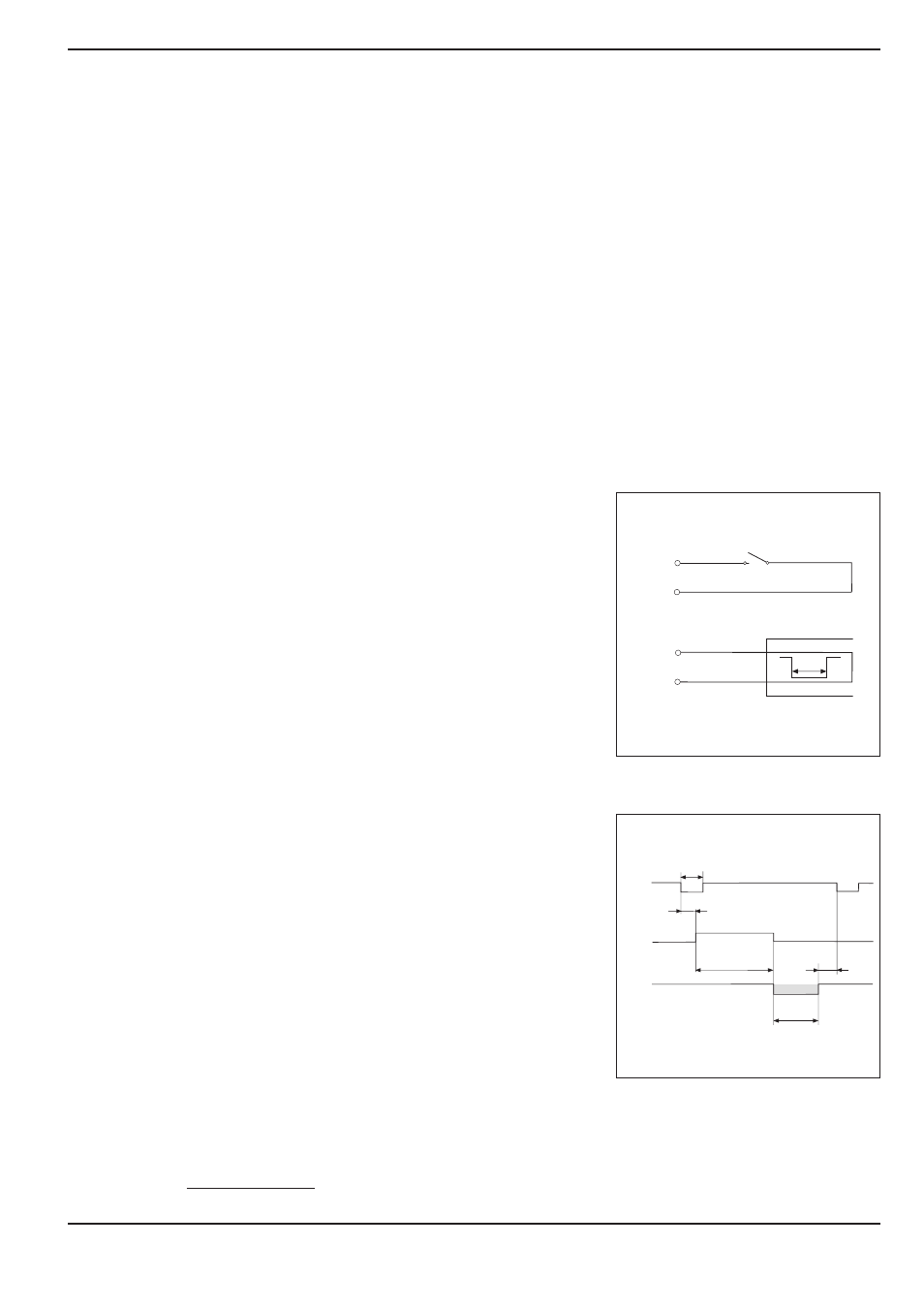

Fig. 42: Señal a través de contacto a 0 V
o impulso
Fig. 43: Diagrama de tiempos para la emisión
del valor de medida a través de la
entrada de conexiones externa
BR
187
∗
M + L
∗
11
