I - 3
Programación del POSITIP
POSITIP 855
Modo de empleo
31
Introducción de las frases del programa
Z
1
X
15
2
3
4
20
65
0
5
Seleccionar el eje de coordenadas ( eje X ).
Introducir el valor nominal de la posición ( X = 15 mm ). Confirmar la introduc-
ción. Ahora el valor nominal introducido aparece como frase actual entre las
líneas pautadas.
Valor nominal de la posición ?
1
5
ENT
Frases de programa
0
BEGIN PGM 10
MM
Principio del programa, nº del programa y sistema métrico
1
X+50.000
Posicionamiento previo de la herramienta en el eje X
2
Z+20.000
Posicionamiento previo de la herramienta en el eje Z
3
X+15.000
Coordenada X de la posición
4
Z–20.000
Coordenada Z de la posición
5
IX+5.000
Coordenada X incremental de la posición
6
Z–65.000
Coordenada Z de la posición
7
END PGM 10
MM
Final del programa, nº del programa y sistema métrico

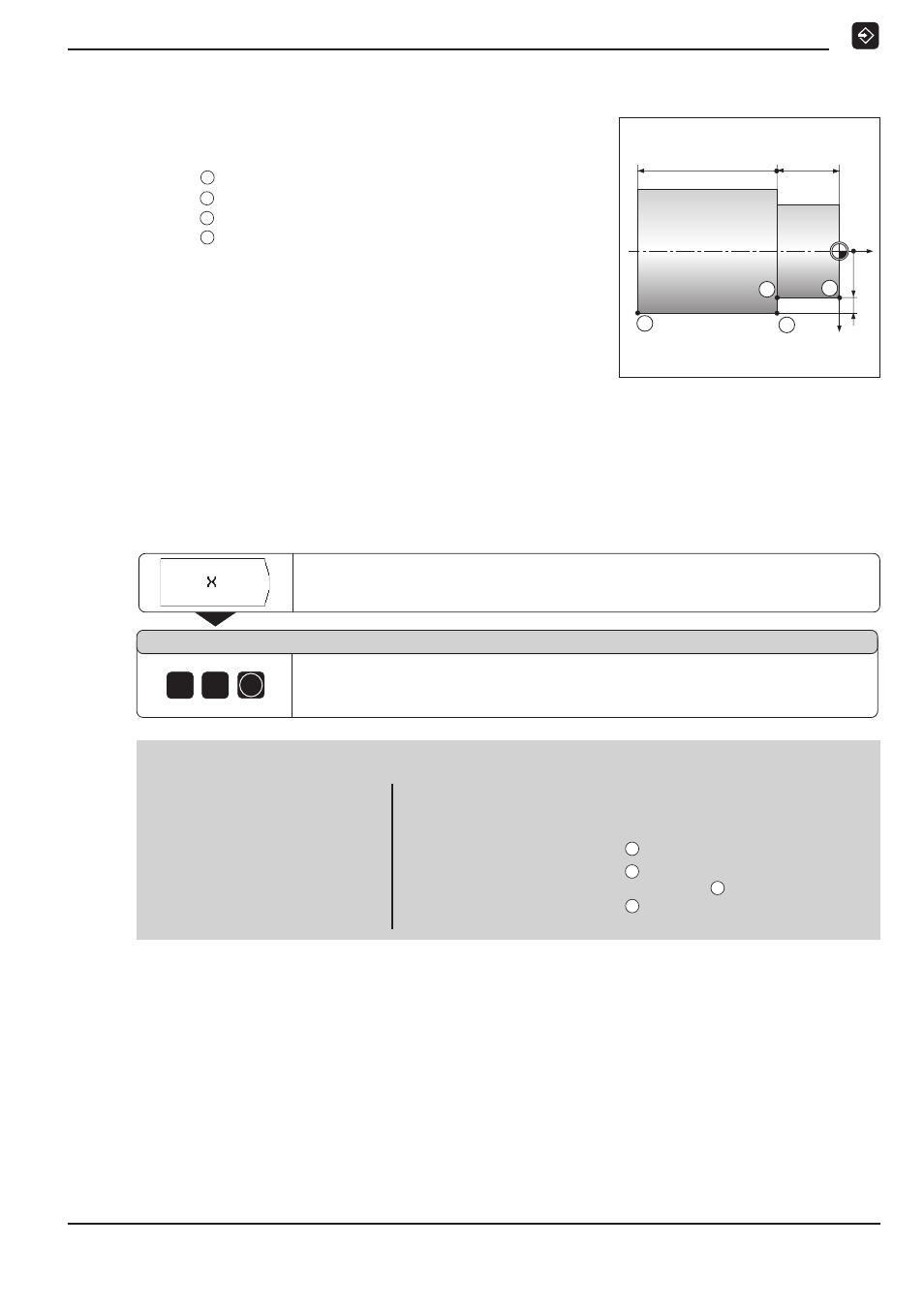

Ejemplo de un programa: Torneado de un escalón
El punto de referencia es el cero pieza.
Posición
Z
=
0 mm
X
= 15 mm
Posición
Z
= –20 mm
X
= 15 mm
Posición
Z
= –20 mm
I
X = +5 mm
Posición
Z
= –65 mm
X
= 20 mm
Resumen de todos los pasos de programación
➞ En el menú principal
MEMORIZAR PROGRAMA
seleccionar el
índice de programas con la softkey
Número de programa.
➞ Introducir el número del programa que se quiere editar y
pulsar la tecla ENT.
➞ En el menú principal
MEMORIZAR PROGRAMA
seleccionar
Introducir programa
.
➞ Introducir las posiciones nominales.
Ejecución de un programa finalizado
Un programa finalizado se ejecuta en el modo de funcionamiento
EJECUTAR PROGRAMA
(véase el capítulo I - 4).
Ejemplo:
Introducir una posición nominal en el programa
(en el ejemplo frase 3)
3
2
1
4
1
2
3
4
