II - 1
Montaje y conexión eléctrica
60
Información técnica
POSITIP 855

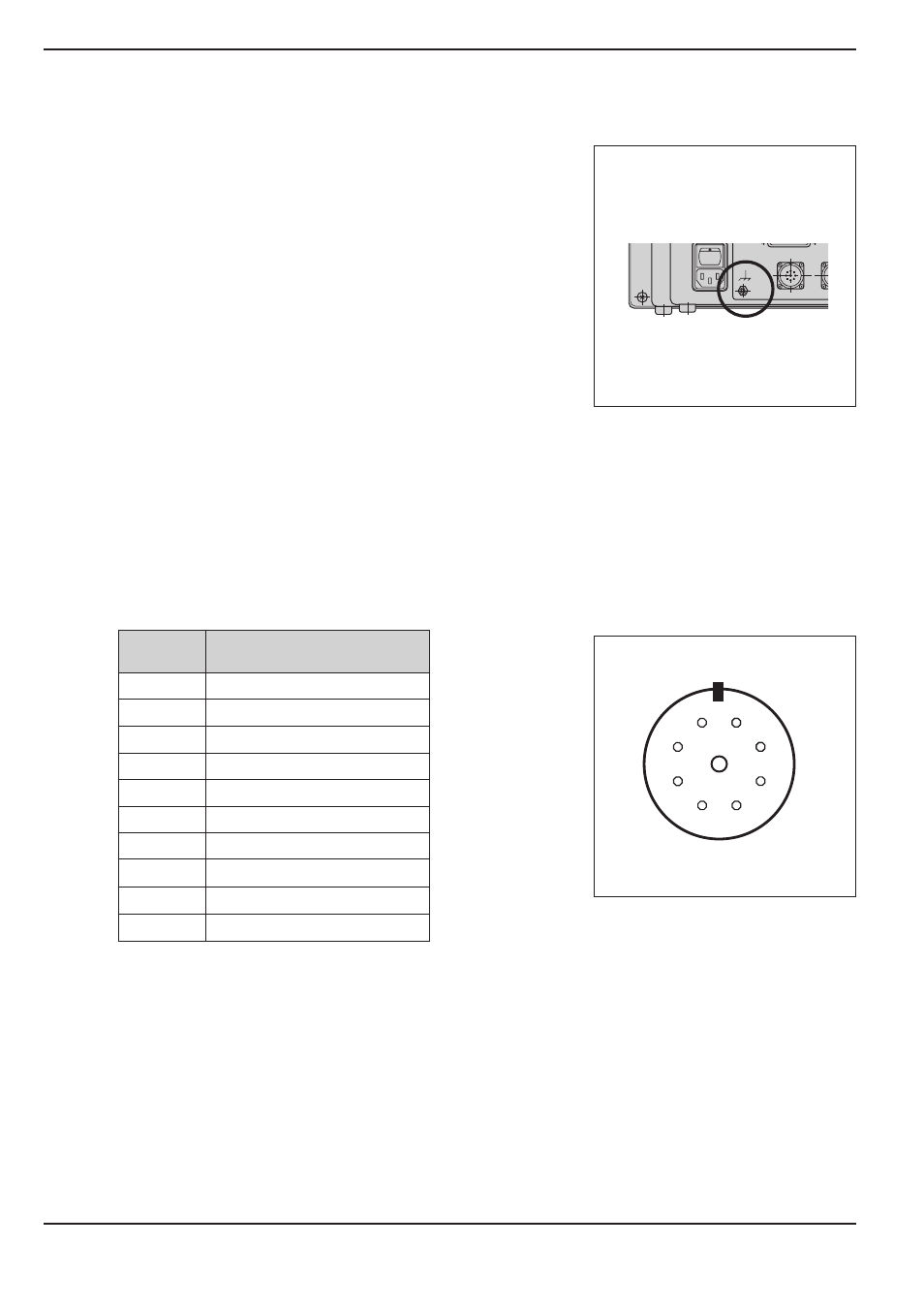

Fig. 32: Conectores base del POSITIP para
conectar sistemas de medida
Fig. 31: Toma a tierra del POSITIP
Toma a tierra
La seguridad ante averías del POSITIP, es mayor si se une la
conexión de toma a tierra de la parte posterior de la carcasa con el
punto estrella de la toma a tierra de la máquina.
Sección mínima del cable de conexión: 6 mm
2
X4
Conexión de los sistemas de medida
El POSITIP trabaja con sistemas lineales y angulares de medida
HEIDENHAIN con señales de salida sinusoidales.
Las conexiones de los sistemas de medida en la parte posterior de
la carcasa se denominan X1, X2, X3 y X4.
Los cables de conexión pueden ser como máximo de 30 m.
Distribución de los pines de conexión de los sistemas de medida
Pin
Distribución
1
0°+
2
0°–
3
+5 V (U
P
)
4
0 V (U
N
)
5
90°+
6
90°–
7
Señal de marcas de ref. RI+
8
Señal de marcas de ref. RI–
9
Pantalla interior
Carcasa
Pantalla exterior
2
3
4
5
7
1
9
6
8
