I - 3
Programación del POSITIP
POSITIP 855
Modo de empleo
33
1
5
ENT
Desplazar el eje introducido hacia cero.
A continuación introducir y aceptar las coordenadas que se deseen.
Introducir el
Valor nominal de la posición
( X = 15 mm ). Confirmar la
introducción. El POSITIP indica la ayuda gráfica de posicionamiento del
"Desplazamiento a cero". El valor nominal de la posición introducida aparece en
la línea de introducción.
Aceptar posiciones: Funcionamiento Teach-In
En la programación Teach-In existen dos posibilidades:
• Introducir la posición nominal, aceptar la posición nominal en el
programa,
Alcanzar la pos. deseada mediante un "Desplazamiento a cero”:
TEACH-IN / RECORRIDO RESTANTE
• Alcanzar la posición y aceptar el valor actual en el programa:
TEACH-IN / POSICION ACTUAL
Con
TEACH-IN / PROGRAMA
se pueden modificar
posteriormente las posiciones aceptadas.
Preparación
➞ Seleccionar con
Número de programa
el programa en el
que se quieren modificar las posiciones.
➞ Seleccionar el número de la herramienta (datos de la hta.) con
las teclas cursoras.

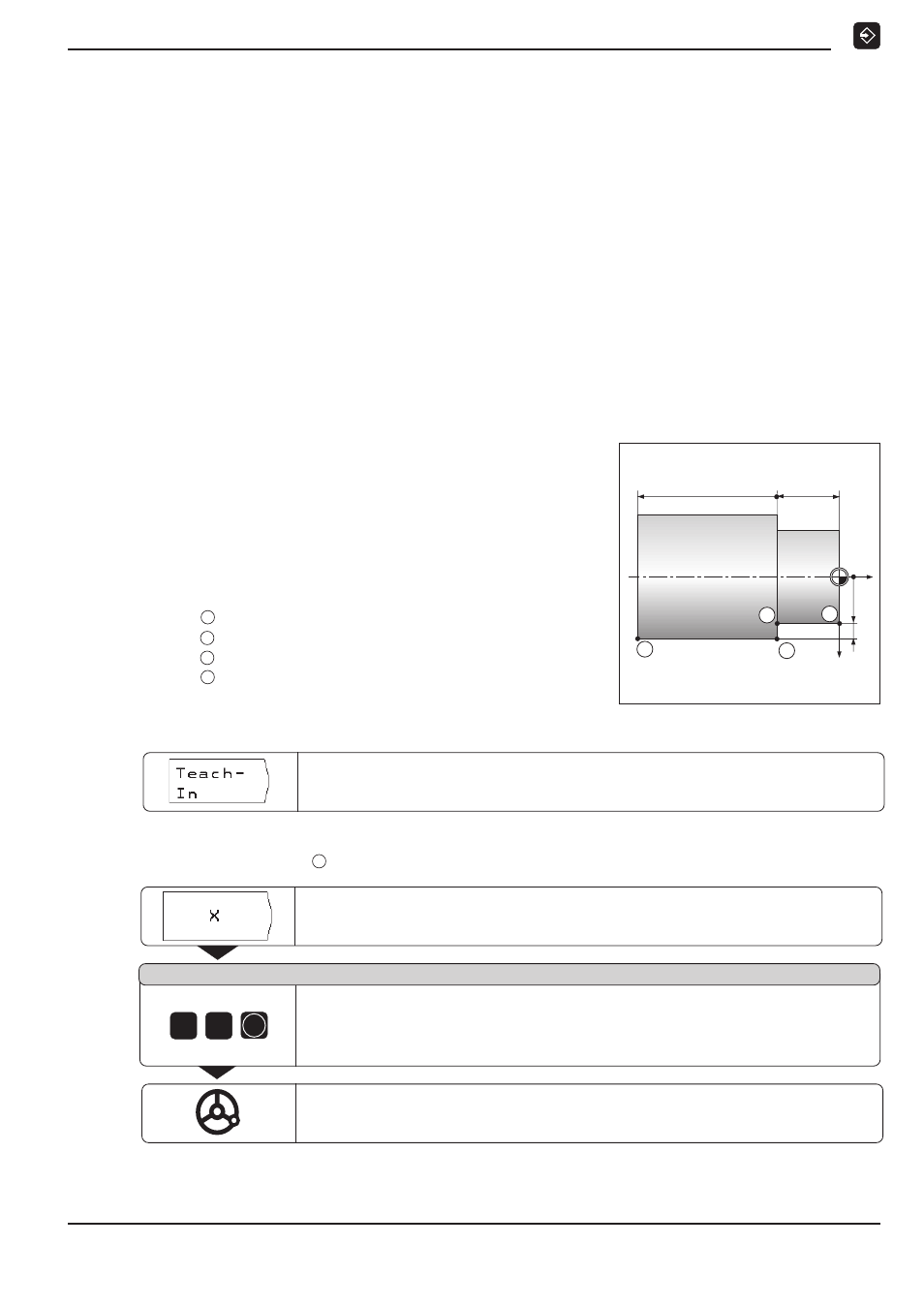

Ejemplo de un programa con
TEACH-IN / RECORRIDO RESTANTE
:
Tornear un escalón y elaborar un programa durante el
mecanizado
Con la función Teach-In se mecaniza una pieza según las cotas de
un plano. El POSITIP transmite directamente las coordenadas de
las posiciones nominales al programa.
Los posicionamientos previos y los movimientos de retirada se
pueden elegir libremente e introducirse como cotas de un plano.
Posición
Z =
0 mm
X =
15 mm
Posición
Z = –20 mm
X =
15 mm
Posición
Z = –20 mm
I
X=
+5 mm
Posición
Z = –65 mm
X =
20 mm
Modo de funcionamiento:
MEMORIZAR PROGRAMA
Z
1
X
15
2
3
4
20
65
0
5
Seleccionar
Teach-In
.
Las funciones para
TEACH-IN / RECORRIDO RESTANTE
están disponibles en la primera carátula de softkeys.
Ejemplo: Aceptar en el programa la coordenada X del punto final
de la esquina
Seleccionar el eje de coordenadas (eje X).
Valor nominal de la posición ?
3
2
1
4
1
