II - 5 Emisión de los valores de medida
76 Información técnica POSITIP 855
Arranque de la emisión de los valores de medida
C t r l B C t r l B
t
1
t
3
t
2
t
D
R X D
T X D
Arranque de la emisisón del valor de medida con la señal Ctrl B
t
1
: Tiempo entre el comando Ctrl B y la memorización interna
t
1
≤
0,5 ms
t
2
: Tiempo entre memorización interna y emisión del valor de medida
t
2
≤
30 ms
t
3
: Tiempo entre el final de la emisión y una nueva memorización
a través de Ctrl B
t
3
≥
0 ms
t
D
: Duración de la emisión de los valores de medida
La duración de la emisión del valor de medida t
D
depende de
• la velocidad en baudios ajustada (BR),
• el número de ejes (M) y
• el número de lineas libres (L)
t
D
= [s]
Parámetros de funcionamiento para la emisión de valores de medida
Los siguientes parámetros de funcionamiento influyen en la
emisión de los valores de medida, independientemente de que la
emisión haya sido iniciada o no.
Número de lineas libres después de un valor de medida: P 51
Líneas libres después de un valor de medida: P51 = 0 a 99
Visualización en pantalla de la emisión de valores de medida:
P 23
Con la señal de la emisión de los valores de medida se influye en la
visualización de posiciones en pantalla
• La emisión de valores de medida no tiene influencia sobre la
visualización en pantalla (off): P 23 = 0
• La visualización se detiene durante la emisión del valor de medida.
Permanece parada, mientras esté activada la entrada de conexiones
"emisión del valor de medida" (corriendo):
P 23 = 1
• La visualización se para y se actualiza con cada nueva emisión
de valores de medida (parada): P 23 = 2

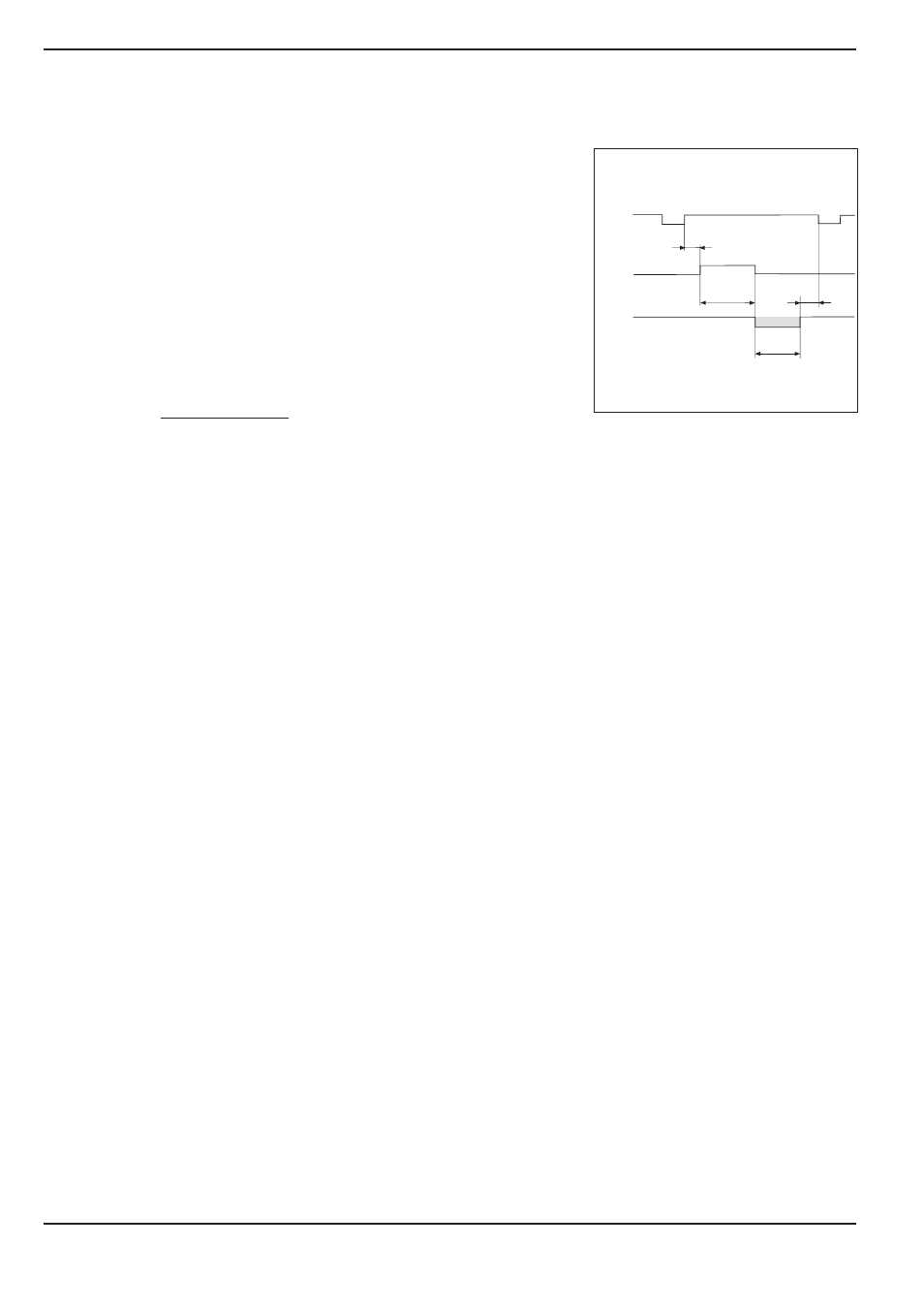

Fig. 44: Diágrama de tiempos para la emisión
de valores de medida con Ctrl B
BR
187
∗
M + L
∗
11
