8
Sistemas lineales de medida
Los sistemas lineales de medida convierten los movimientos de los ejes
de la máquina en señales eléctricas. El visualizador de posiciones ND valora
dichas señales, calcula la posición real de los ejes de la máquina e indica
la posición como valor numérico.
En una interrupción de tensión se pierde la cota entre la posición del eje de
la máquina y la posición real calculada. Con las marcas de referencia de los
sistemas lineales de medida y la función REF de los visualizadores de
posiciones ND,se pueden recuperar las cotas al conectar de nuevo el
visualizador, después de la interrupción de tensión.
Marcas de referencia
En las escalas de los sistemas de medida existen una o varias marcas
de referencia. Al sobrepasarse las marcas de referencia, se produce una
señal que indica al visualizador de posiciones ND, que esa posición es el
punto de referencia (pto. de ref. de la escala = punto de ref. fijo de la
máquina).
Al sobrepasar dichos puntos de referencia, con la función REF del
visualizador ND, se calcula la asignación entre la posición del carro del
eje y los valores visualizados, determinados por última vez. En los
sistemas lineales de medida con marcas de referencia codificadas es
suficiente desplazar los ejes un máximo de 20 mm.

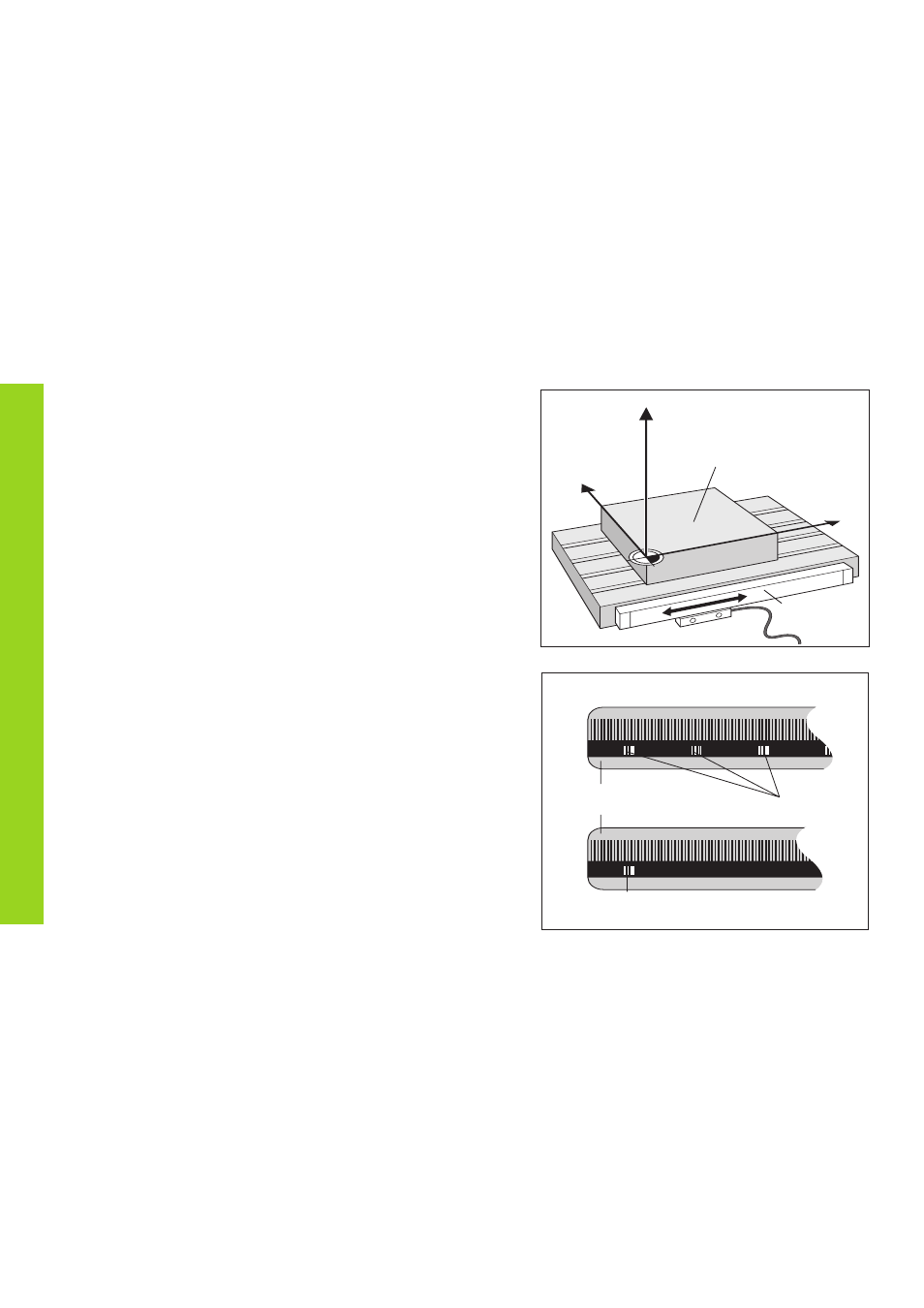

Y
X
Z
pieza
sistema lineal
de medida
escala en el sistema marcas de ref.
lineal de medida codificadas
marca de referencia
Nociones b
á
sicas
