22
Desplazar los ejes con la visualización del recorrido restante
Normalmente en la visualización se tiene la posición real de la
herramienta. Sin embargo frecuentemente es mejor, si se visualiza el
recorrido restante hasta la posición nominal. Simplemente se
posiciona, desplazandose al valor de visualización cero.
Las coordenadas en la visualización del recorrido restante pueden ser
absolutas o incrementales. Se tiene en cuenta la corrección del radio
activada.

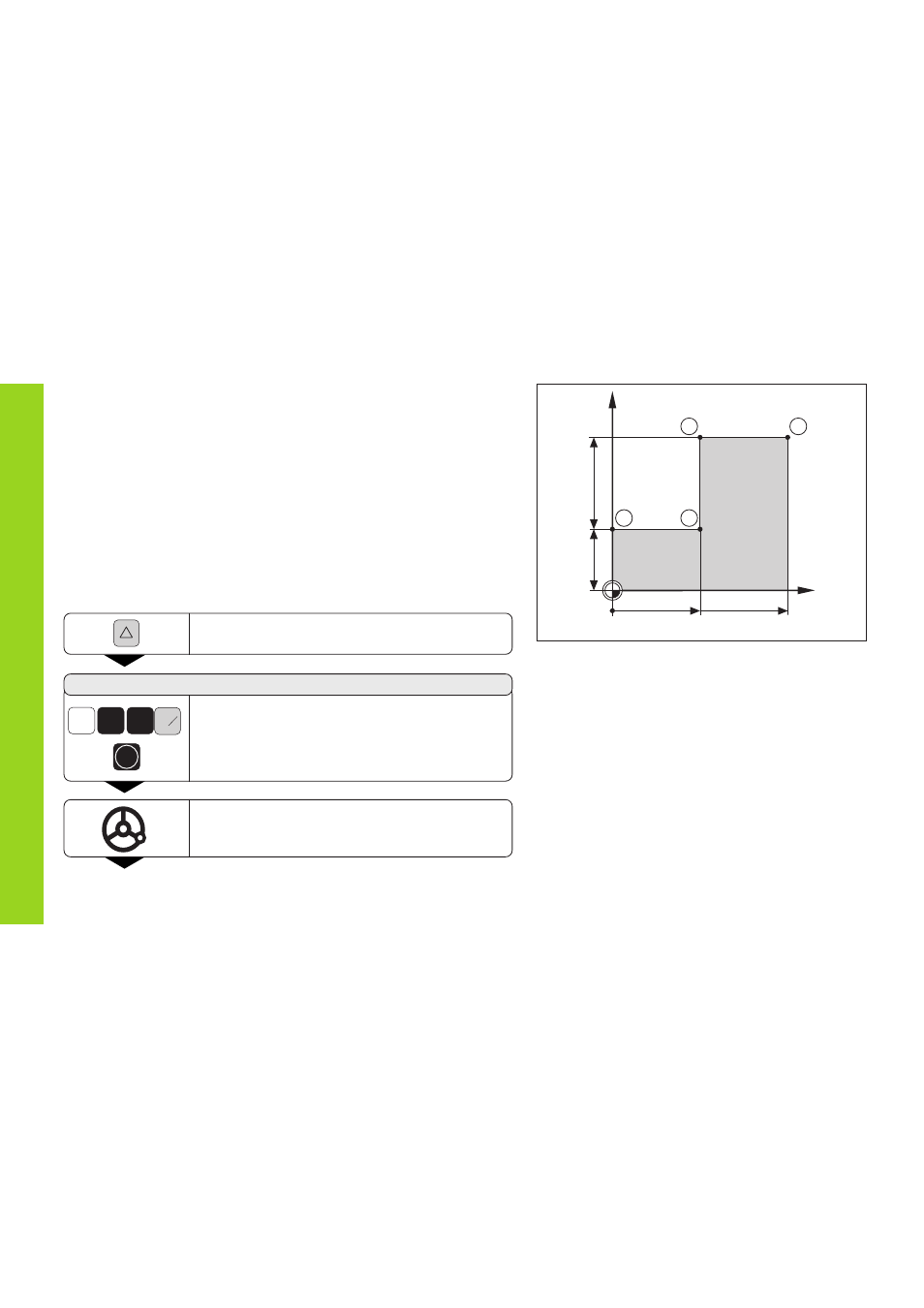

Ejemplo: fresar un escalón mediante "Desplazamiento a cero"
Seleccionar la función Visualiz. del recorrido restan-
te, se ilumina
∆
en la visualiz. de estados..
POS. NOM. X =
Seleccionar el eje, introducir el valor absoluto, p.ej.
20 mm, seleccionar la corrección de radio R+,
confirmar con ENT.
ENT
R +
-
Y 0 2
Desplazar el eje de la máquina a cero
1.
•
•
•
Desplazar los ejes con visualizaci
ó
n recorr. rest.
Y
X
1 2
3 4
60 30
20
0
0
30
20
