¡ Sólo en el parámetro P11 se puede ver si está activado el
factor de escala !
Trabajar con "Factor de escala"
Mediante la función factor de escala se puede ampliar o reducir el valor
de la visualización del recorrido real. Los valores modificados están
referidos al punto cero.
El factor de escala se determina en el parámetro 12 para cada uno de
los ejes y en el parámetro 11 se activa o desactiva esta función (véase
"Parámetros de funcionamiento").
Ejemplo para la ampliación de una pieza::
P12.1 3.5
P12.2 3.0
P11 "On"
De esta forma se produce una ampliación de la pieza según el dibujo
anexo :

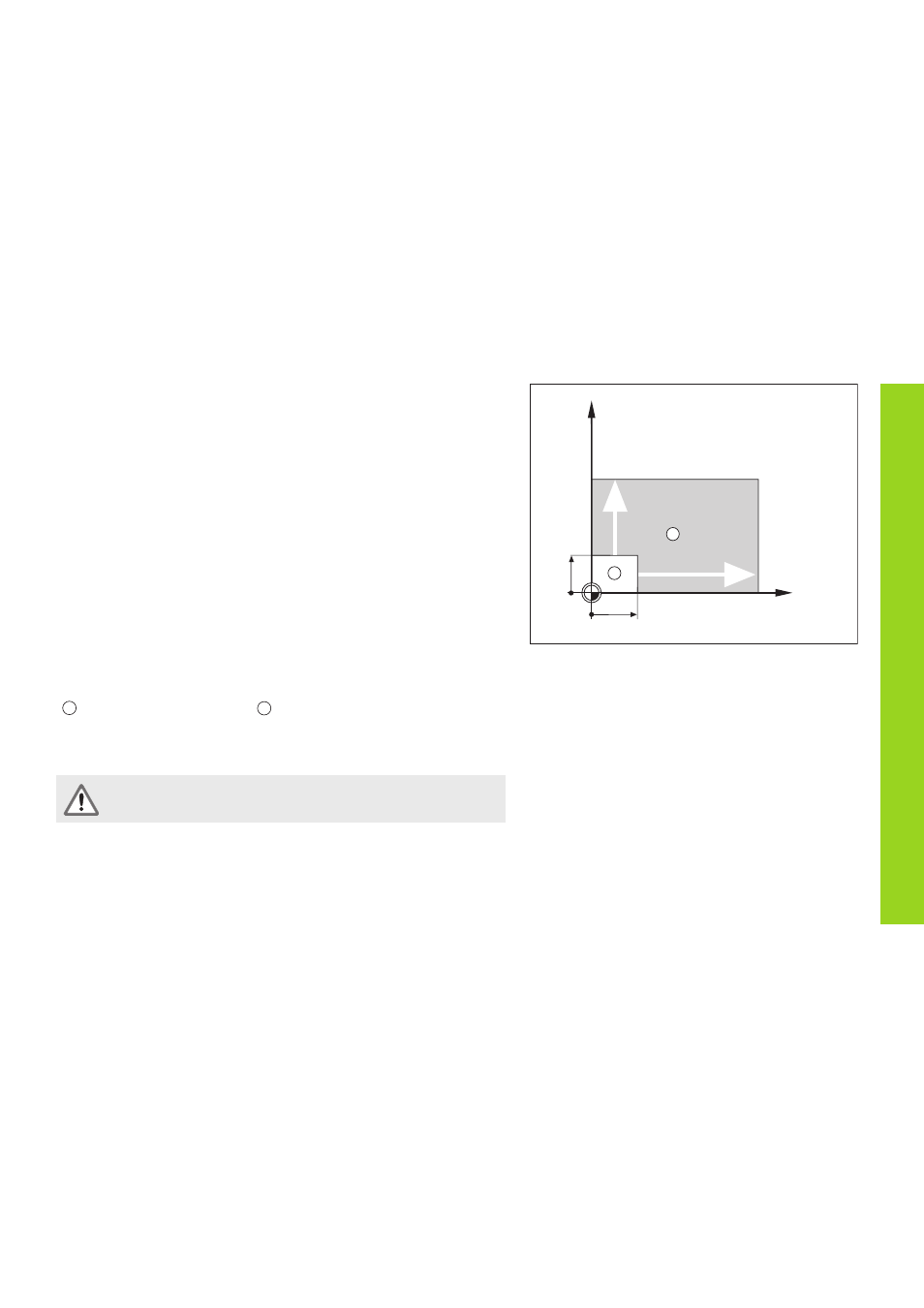

1 muestra el tamaño original, 2 ampliación específica por eje
Mecanizado con "Factor de escala"
Y
X
0
0
1
*
3.0
* 3.5
2
