43
Conexi
ó
n de los sistemas de medida

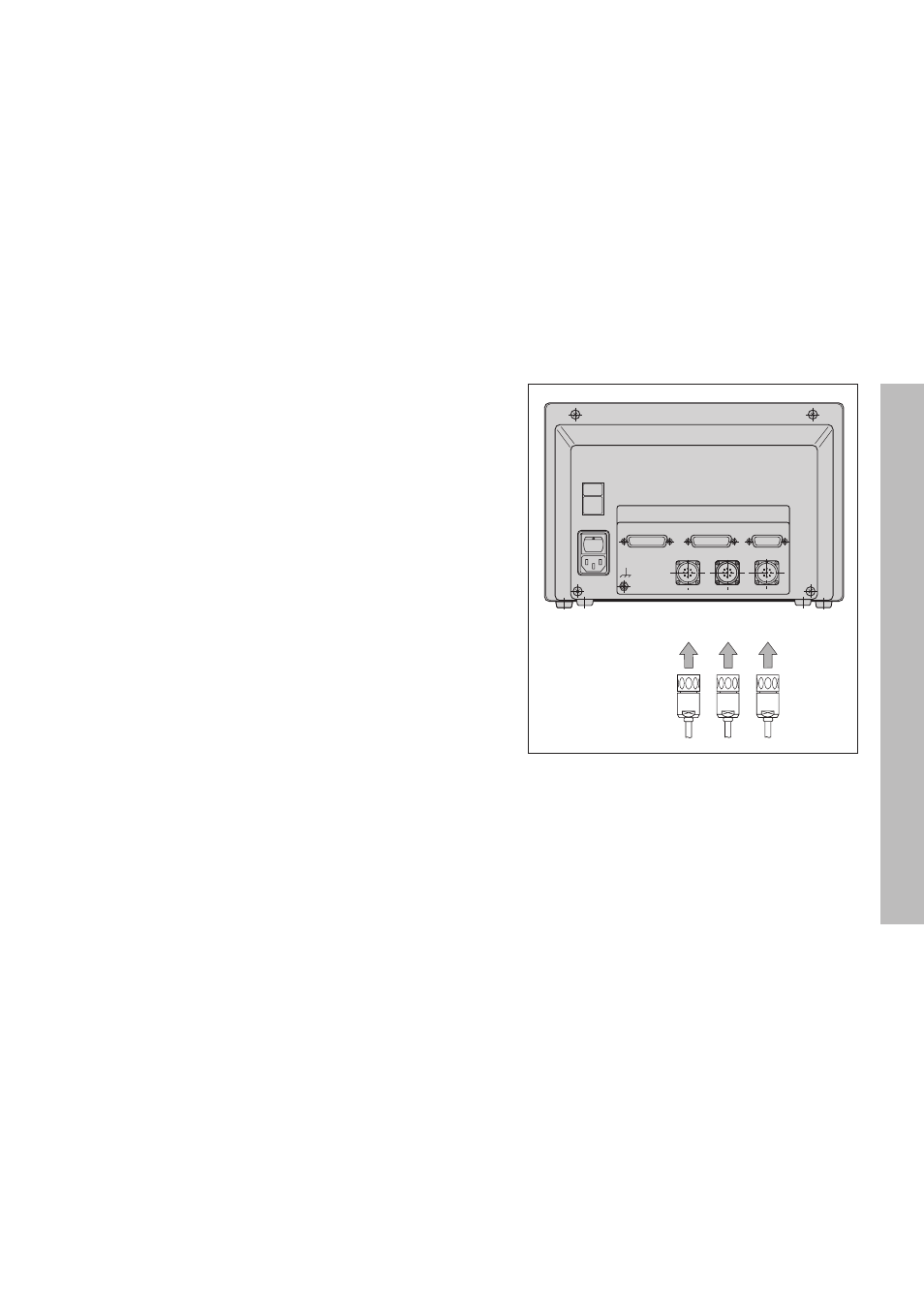

Conexión de los sistemas de medida
1) Opcional en el ND 920/ND 960
X3 X2 X1
X10 X31(V.24 RS-232-C) 1) X41(EXT) 1)
Z X Y
Se pueden conectar todos los sistemas lineales de medida
HEIDENHAIN con señales sinusoidales (11 a 40
µ
A
PP
) y con marcas de
referencia codificadas o una sóla marca.
Asignación de los sistemas de medida para las visualizaciones:
Entrada en el sistema de medida X1 para el eje X
Entrada en el sistema de medida X2 para el eje Y
Entrada en el sistema de medida X3 para el eje Z (sólo ND 960)
Supervisión de los sistemas de medida
Los visualizadores disponen de una supervisión de los sistemas de
medida que comprueba la amplitud y frecuencia de las señales. Si es
necesario se emite uno de los siguientes avisos de error:
AMPL.X PEQUEÑA
AMPL.X EXCESIVA
FRC. X SOBREPASADA
Con el parámetro P45 se activa esta supervisión.
En el caso de que se empleen sistemas lineales de medida con marcas
de referencia codificadas, se comprueba si la distancia determinada en
el parámetro P43 coincide con la distancia real de las marcas de
referencia. En caso contrario aparece el aviso de error:
ERROR: REF X
