HEIDENHAIN ND 920 - Manual (Página 53)

53
1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
conexión completa
1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
1
2
3
4
5
6
20
7
GND
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS CHASSIS
cableado completo
Conexión de datos V.24/RS-232-C
(opcional en el ND 920/ND 960)
Al conector V.24 de los visualizadores ND se puede conectar, una
impresora para la emisión de programas o valores de medida, un PC o
una unidad de discos FE 401.
La conexión de datos está ajustada de forma fija al sig. formato de datos:
1 bit de arranque
7 bits de datos
bit de paridad par
2 bits de stop
La velocidad en baudios se puede ajustar en el parámetro P50. La
selección de transmitir a una impresora, un PC o una FE 401 se
describe en el capítulo Introducción/Emisión de programas.

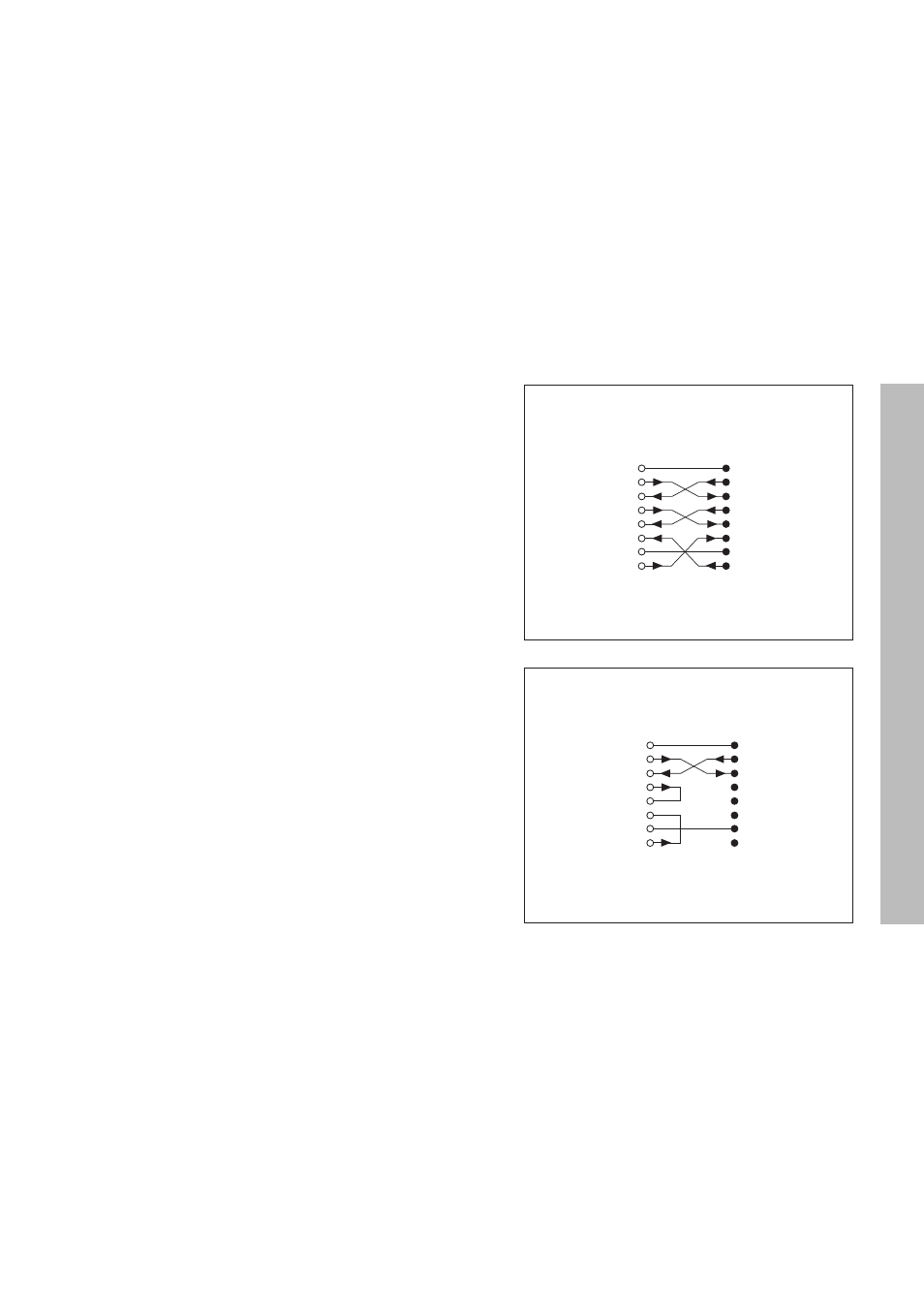

Para la conexión de aparatos periféricos se puede utilizar un cable con
conexión completa (dibujo arriba derecha) o con conexión sencilla
(dibujo abajo derecha).
