42
Conexi
ó
n a la red / instalaci
ó
n y sujeci
ó
n
HE IDE NH AIN
Soporte bisagra
Consola

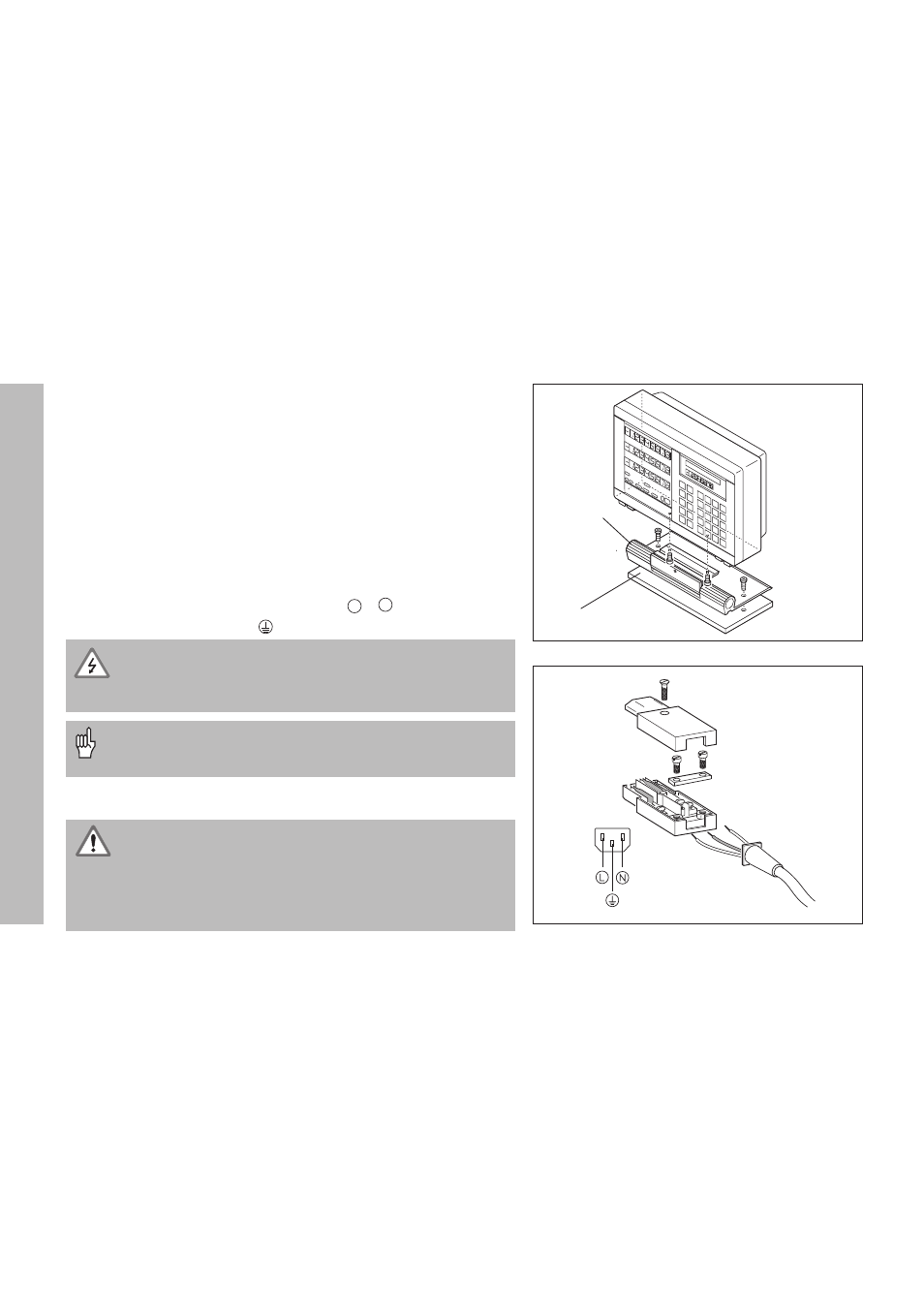

Instalación y sujeción
ND 920/ND 960
Para atornillar los visualizadores de cotas a una consola utilizar las
roscas M4 en los tacos de goma de la parte posterior de la carcasa.
También se puede montar el visualizador sobre un soporte bisagra que
se suministra como accesorio.
NDP 960
El NDP 960 con marco para empotrar se fija al panel mediante cuatro
tornillos (véase "Dimensiones").
Conexión a la red
Conectar la tensión de red en los contactos y ,
puesta a tierra en el contacto
!
• ¡ Peligro de descarga!
¡Conectar el cable de protección!
¡El cable de protección no puede estar nunca interrumpido!
• ¡Desconectar el aparato antes de abrirlo!
Para aumentar la protección contra averías se recomienda unir
la conexión de puesta a tierra con el punto de puesta a atierra
central de la máquina (sección del cable mínima 6 mm
2 )!
El visualizador de cotas trabaja con un margen de tensión entre 100 V~
y 240 V~ por lo que no precisa de un selector para la tensión de red.
¡ Peligro para componentes internos!
¡Emplear sólo fusibles originales!
Dentro de la carcasa hay dos fusibles de red y un fusible para
las salidas de conexión.
Tipos:
Red: F 2,5 A 250 V
Salidas de conexión: F 1 A
L N
