56
Emisi
ó
n de valores de medida

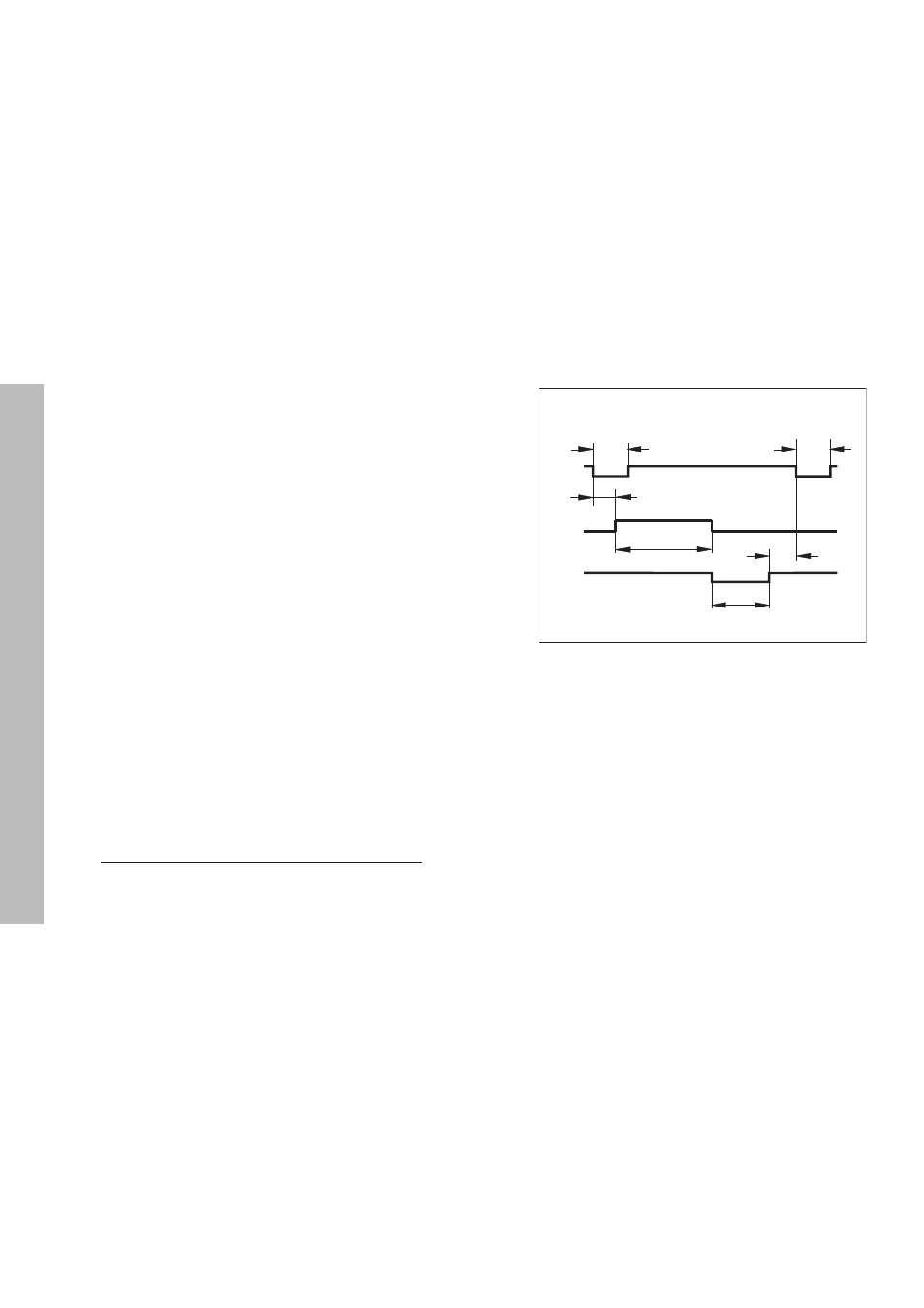

Tiempos de retardo en la emisión de datos
Duración de la señal de memorización t
e
≥
4 µs
Retardo de memorización t
1
≤
4,5 ms
Emisión de datos durante t
2
t
2
≤
50 ms
Tiempo de reinicialización t
3
≥
0
Duración de la emisión de datos [s]:
176 x nº de ejes + 11 x nº de signos vacios
t
D
=
velocidad en baudios
Emisión de valores de medida mediante palpación
Con el parámetro P96 se activa la emisión de valores de medida
mediante la palpación con un palpador de aristas KT.
El palpador de aristas se conecta al conector sub-D X10.
En cada señal "Palpar arista" se emite la posición de las aristas de los
ejes seleccionados y de las posiciones reales de los demás ejes, a
través de la línea TXD de la conexión V.24/RS-232-C.
En cada señal "Palpar centro" se emite el punto medio calculado en el
eje seleccionado y las posiciones reales de los demás ejes.
La emisión del valor de medida con CTRL B está bloqueada cuando la
función de palpación está activada.
Siguiente señal para la emi. del valor de medida t
E
= t
1
+ t
2
+ t
D
+ t
3
[s]
t2
t1
t3
tD
te te
