5
Fijación del punto de referencia
La base para el mecanizado de una pieza es el plano de la misma. Para
poder transformar las cotas del plano en los recorridos de los ejes de la
máquina X, Y y Z, se precisa para cada cota un punto de referencia
sobre la pieza, ya que sólo se puede indicar una posición en relación a
otra.

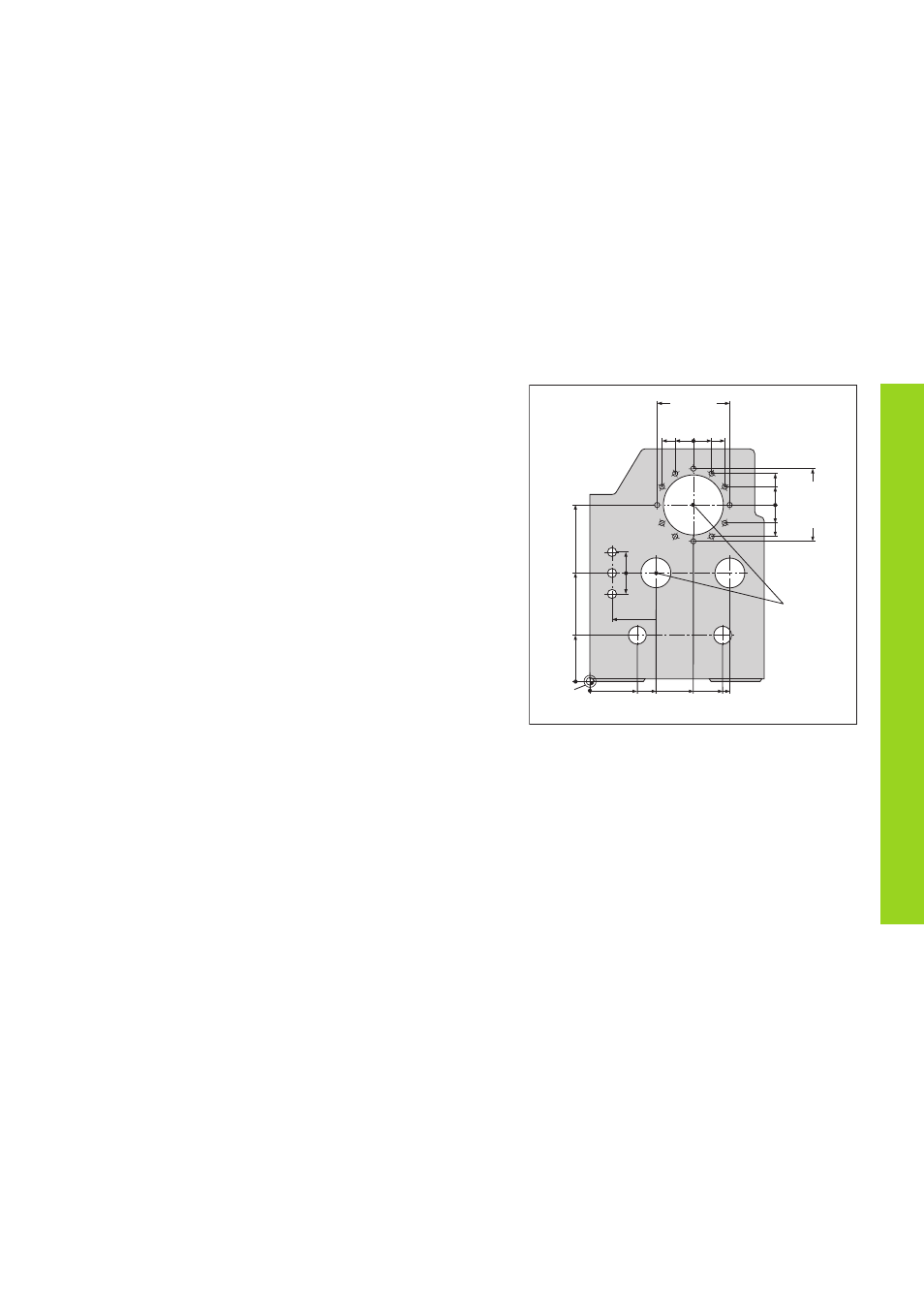

El plano de la pieza indica siempre un un un un un "punto de referencia absoluto"
(=punto de referencia para cotas absolutas); además también pueden
darse "puntos de referencia relativos".
Cuando se trabaja con un visualizador numérico de posiciones, "fijar el
punto de referencia" significa que la pieza y la herramienta se llevan a
una posición definida una respecto a la otra, posteriormente dicha
posición se indica en cada eje del visualizador. De esta forma se
consigue una asignación fija entre la posición real del eje y el valor
visualizado de la posición.
En los visualizadores de posiciones ND se pueden fijar 99 puntos de
referencia absolutos y protegerlos contra fallos de la red. 0
325 450 700 900 950
0
320
750
1225
300±0,1
0
150
-150
0
0
216,5
250
-250
-125
-216,5
0 -125 -216,5
-250 250
125 216,5
125
puntos de
referencia
relativos
Nociones b
á
sicas
punto de
ref. absoluto
