41
Interruptor
de red
Etiqueta
de identidad

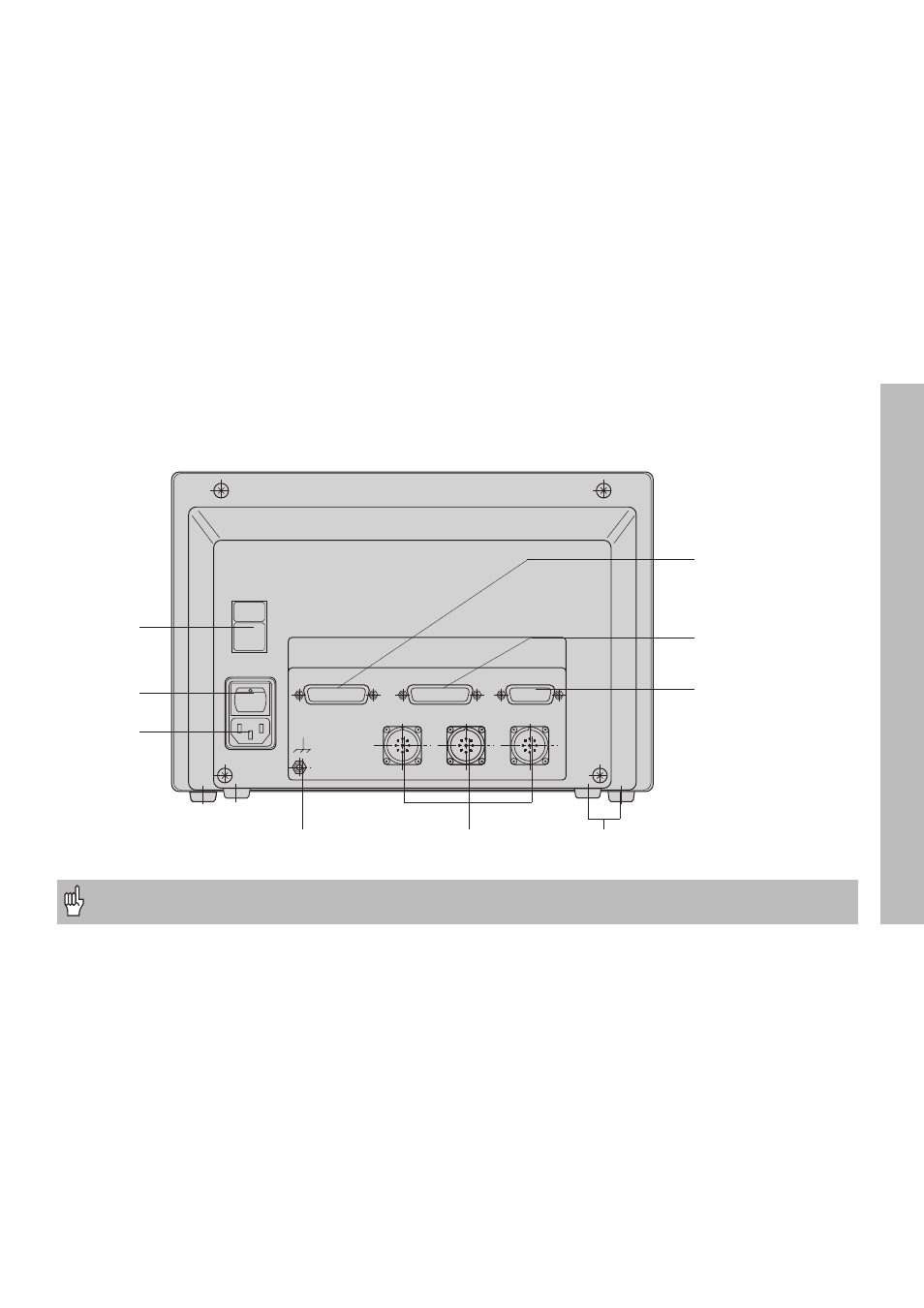

Conexiones en la parte posterior del aparato
X3 X2 X1
X10 X31(V.24 RS-232-C) 1) X41(EXT) 1)
Toma a tierra Entradas X1 a X3 del sist. de medida Tacos de goma con roscado M4
Conexión de
entradas/salidas
Entrada "Palpador de
aristas"
Conexión
V.24/RS-232-C-
Conexiones en la parte posterior del aparato
Conector
de red
Las conexiones X1, X2, X3, X31 y X41 no tienen peligro de contacto según la norma EN 50 178!
1) Opcional en ND 920/ND 960
