4
Y
X
Z
+Y
+X
+Z
–Z
–Y
–X
Punto cero u origen
División
Nociones b
á
sicas
Nociones básicas
Si conoce ya los conceptos del sistema de coordenadas, cota
incremental, cota absoluta, posición nominal, posición real y
recorrido restante, entonces puede saltarse este capítulo.

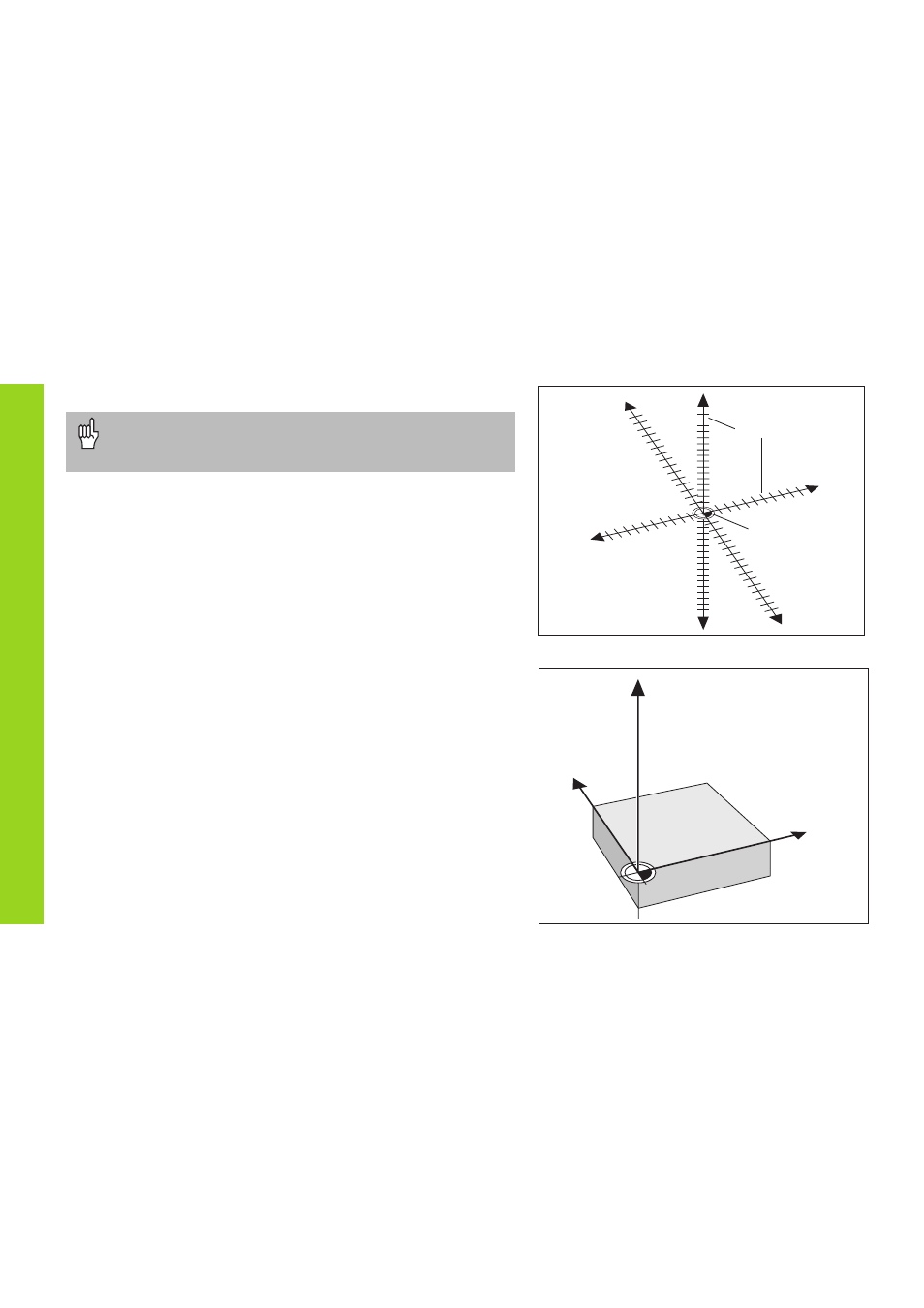

Sistema de coordenadas
Para la descripción de la geometría de la pieza se utiliza el sistema de
coordenadas cartesianas*. Este sistema se compone de tres ejes de
coordenadas X, Y y Z, perpendiculares entre si y que se cortan en un punto.
Este punto se denomina punto cero del sistema de coordenadas.
En los ejes de coordenadas existe una división (la unidad de la división es
el mm) con cuya ayuda se determinan los puntos en el espacio, los cuales
están referidos al punto cero.
Para poder determinar posiciones sobre la pieza, coloquen
mentalmente el sistema de coordenadas sobre la pieza.
Los ejes de la máquina se desplazan en la dirección de los ejes del
sistema de coordenadas, siendo normalmente el eje Z el eje de la
herramienta.
1) según el matemático y filósofo francés René Descartes, del latín
Renatus Cartesius (1596 a 1650)
