Nº PTO. REFER. =
Un punto de referencia fijado anteriormente se llama de la siguiente forma:
1
Fijación del punto de referencia
¡Si Vd. quiere memorizar los puntos de referencia ante un fallo
de red , antes deberá sobrepasar dichos puntos!
Palpar la arista de la pieza con el palpador de aristas y a
continuación fijar el punto de referencia deseado, o bien palpar dos
aristas y fijar la línea media como línea de referencia (véase ejemplo).
El radio y la longitud del vástago se tienen en cuenta automáticamente,
cuando se han introducido los valores de los parámetros P25 y P26
(véase "Parámetros de funcionamiento").
Después de pasar por REF se pueden fijar de nuevo otros puntos de
referencia o activar los ya existentes.
Para fijar los puntos de referencia existen varias posibilidades:
Rozar la arista de la pieza con la herramienta y a continuación fijar el
punto de referencia deseado (véase ejemplo), o bien rozar dos de las
aristas y fijar la línea media como línea de referencia.
Los datos de la herramienta aplicada se tienen en cuenta automática-
mente (véase "Correcciones de la herramienta").
Seleccionar el punto de referencia
Introducir el número del punto de referencia, p.ej.
12 y confirmar la introducción.
2
ENT
Fijaci
ó
n del punto de referencia

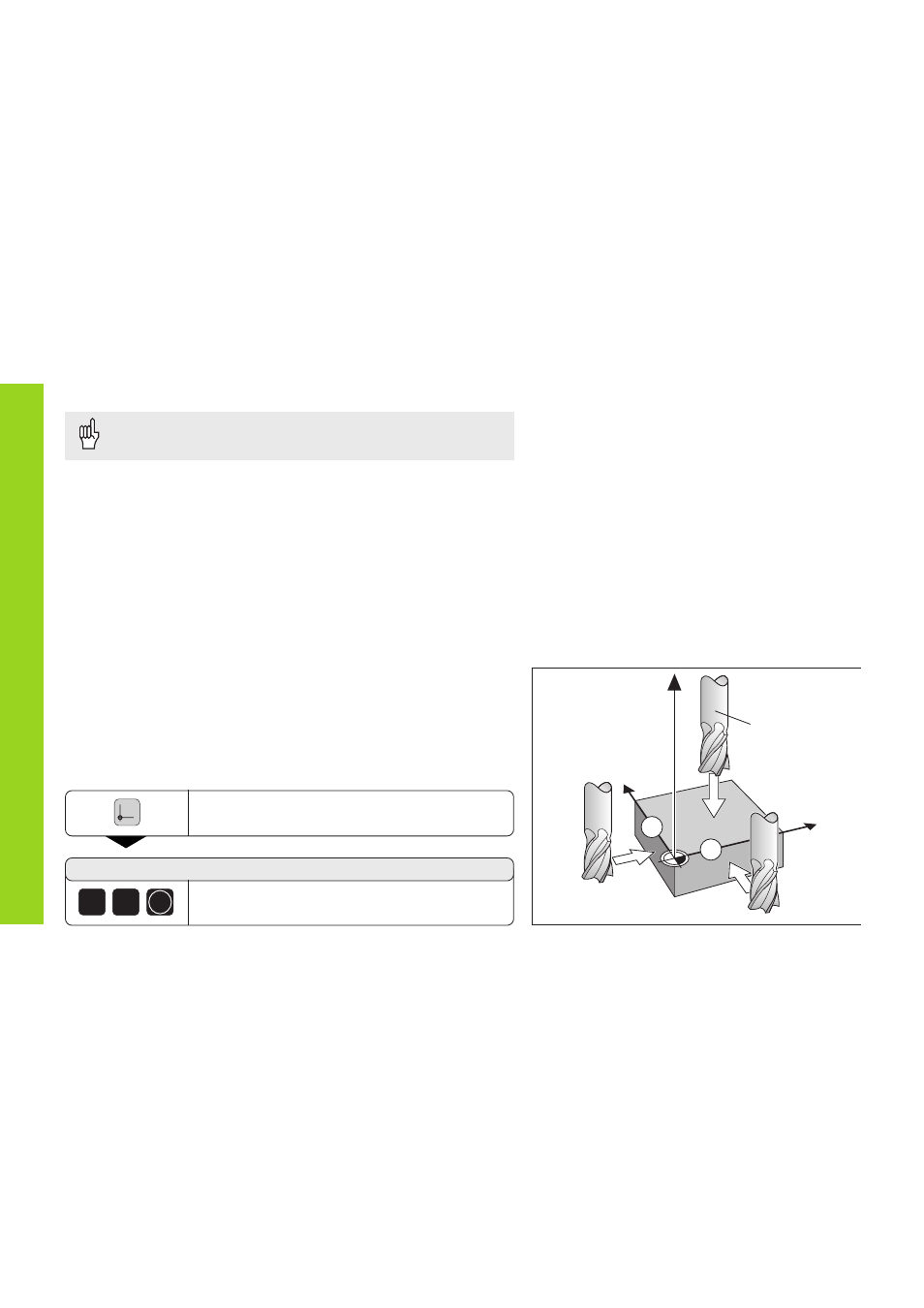

Fijación del punto de referencia con la herramienta
Ejemplo:
Plano de mecanizado X / Y
Eje de la herramienta Z
Radio de la herramienta R = 5 mm
Secuencia de los ejes X - Y - Z
Fijar los puntos de
referencia
Y
X
2
1
Z
R=5mm
