Filas de taladros
También las filas de taladros se pueden ejecutar de forma rápida y
sencilla con el visualizador de cotas ND. Los valores a introducir se
solicitan a través de la línea de indicaciones.
Cada taladro se posiciona mediante el "Desplazamiento a cero". Para
ello deben introducirse los siguientes valores:
• Coordenadas del 1er taladro
• Número de taladros en cada fila (máx. 999)
• Distancia entre los taladros
• Angulo entre las filas de taladros y el eje de referencia
• Profundidad del taladro
• Número de filas de taladros (máx. 999)
• Distancia entre las filas de taladros
Ejemplo:
Coordenadas del 1er taladro X = 20 mm
Y = 15 mm
Número de taladros n 4
Distancia entre los taladros 16 mm
Angulo 15 grados
Profundidad del taladro Z = – 30 mm
Número de filas de taladros 3
Distancia entre las filas 20 mm

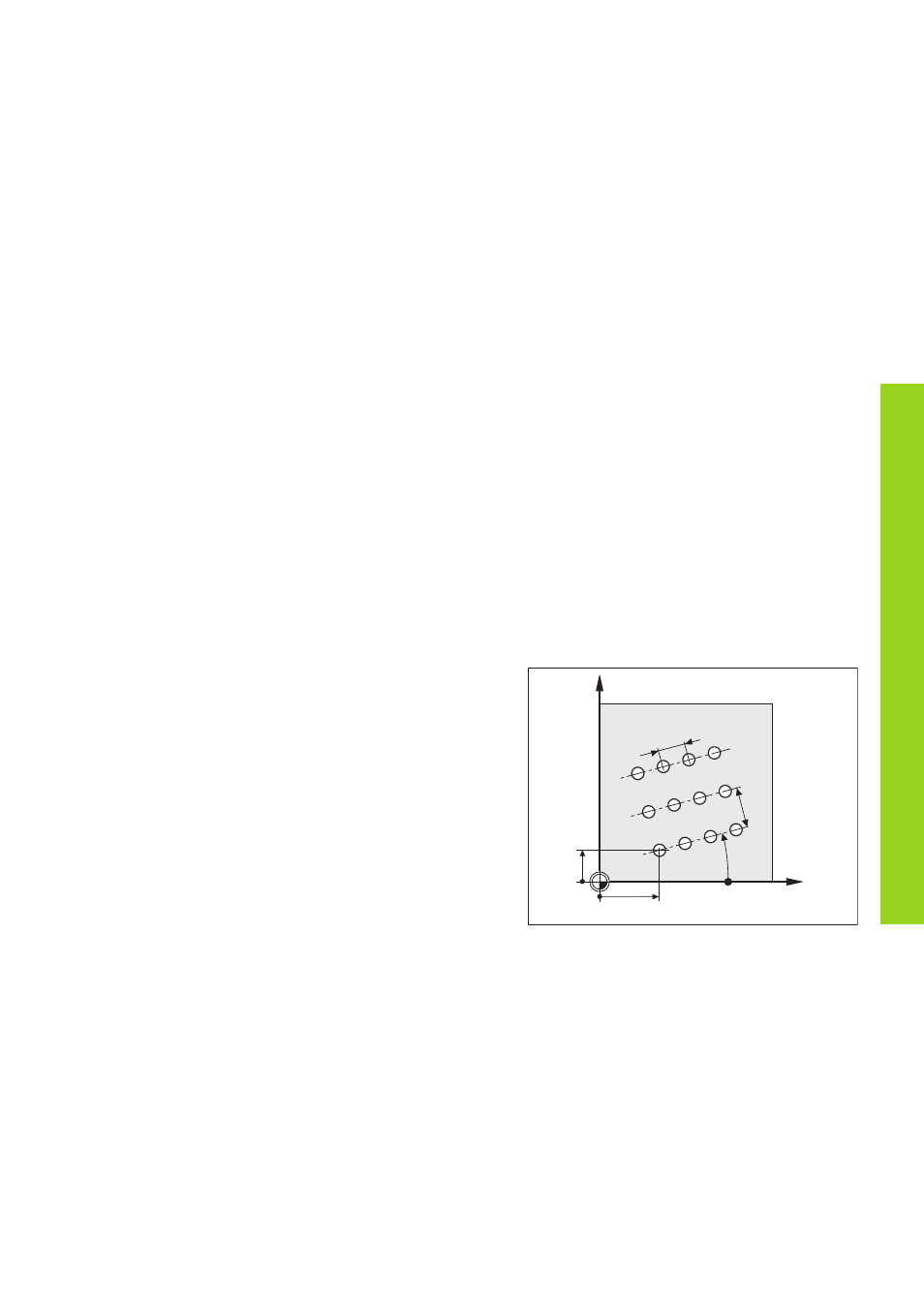

Filas de taladros
Y
X
20
15
1
16
2
3
4
5
6
7
8
15
°
20
9
12
0
0
