17
APÉNDICE B
b-4
HD3070
(con consola manual de gases) Manual del operador
Alambrado Interno del Medidor de Tiempo/Contador

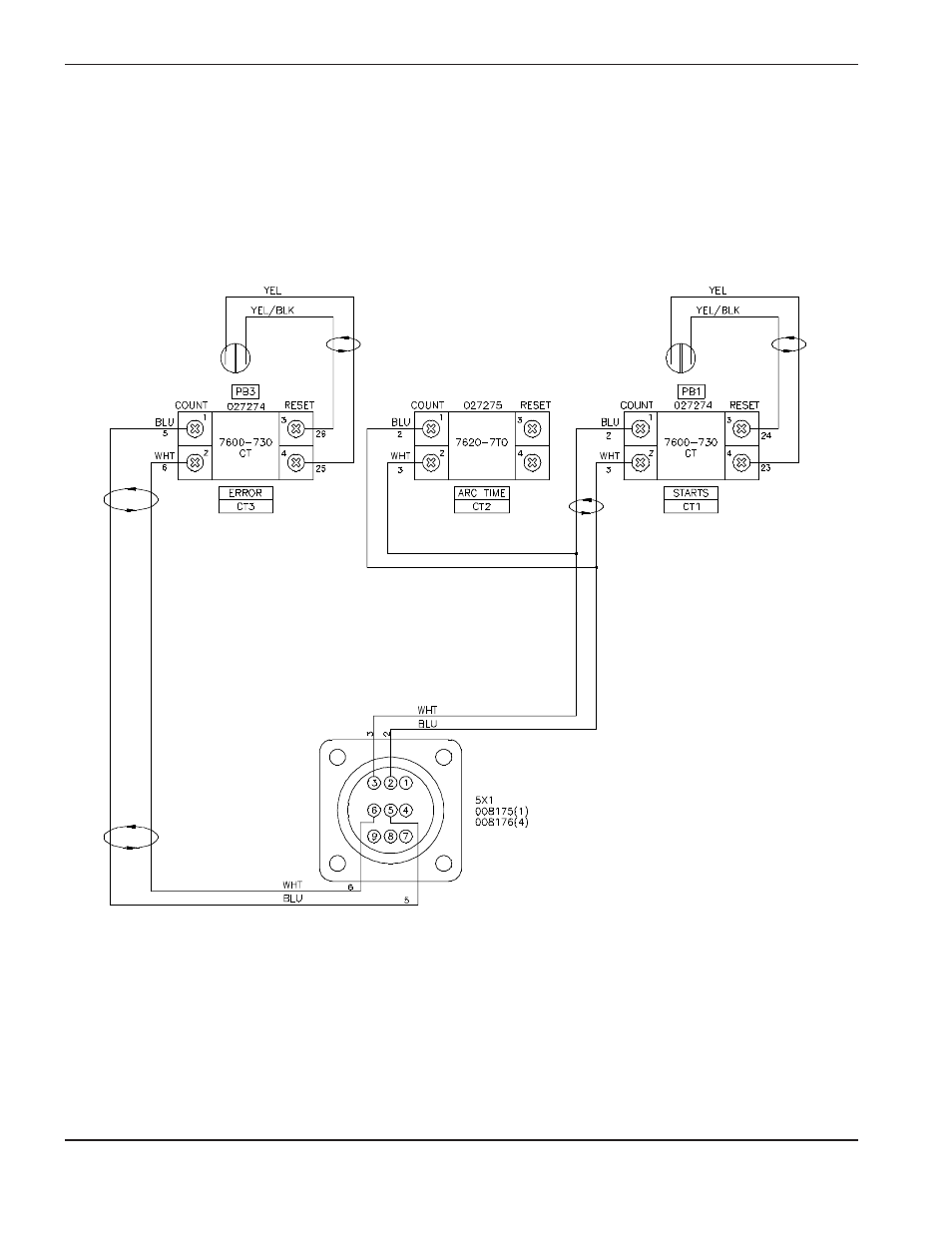

Refiérase a la Figura b-3 para que el alambrado del Medidor de Tiempo/Contador entre el receptáculo 5X1 y el
contador de “ERROR” (errores), “ARC TIME” (el medidor del tiempo pasado de arco), y el contador “STARTS”
(arranques.)
Figura b-3
Alambrado Interno del Medidor de Tiempo/Contador
