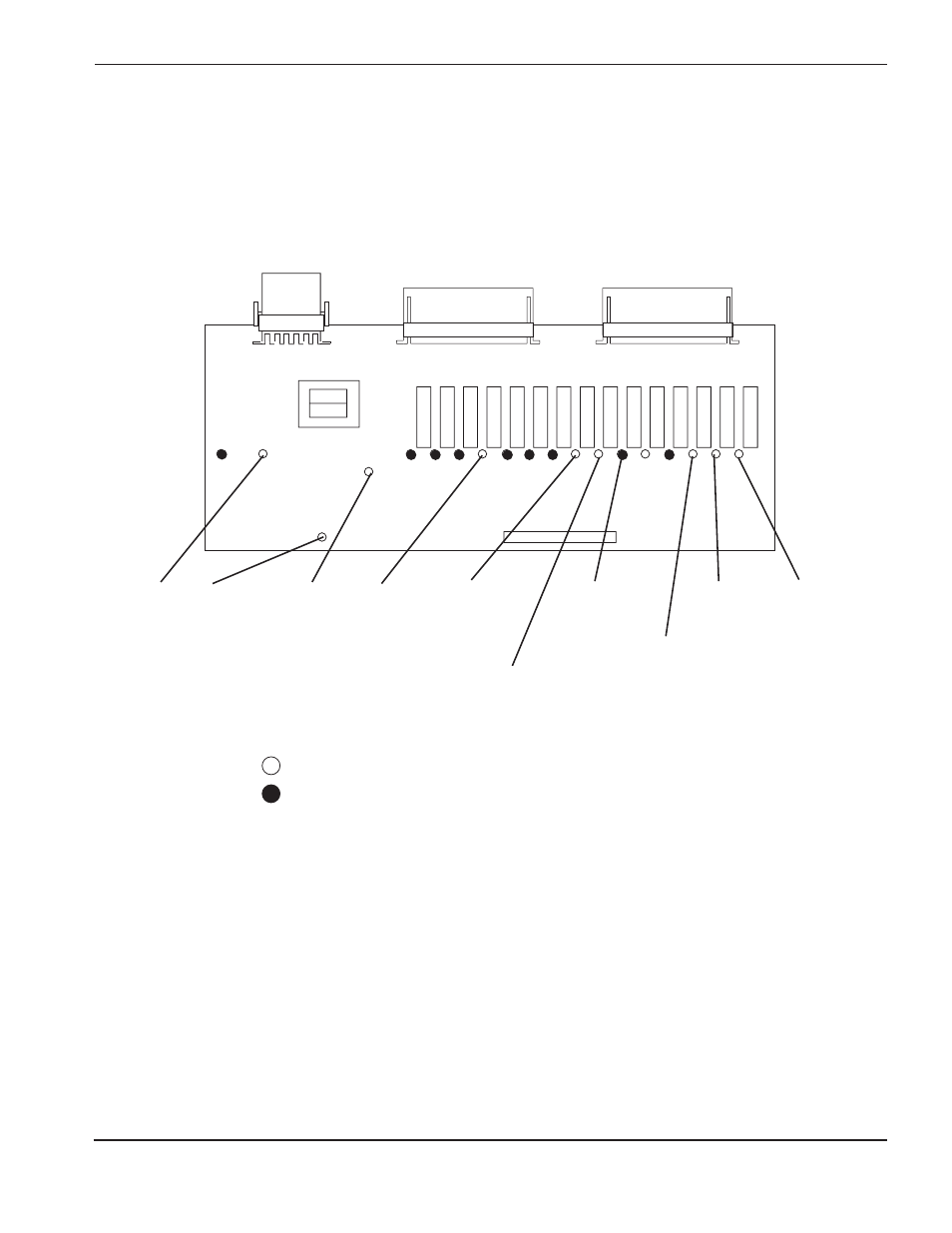

Figura 3-6 Indicadores luminosos (LEDs) de estado de la tablilla de relevadores de la fuente de energía
(2 de 4)
Fuente de energía
Tablilla de relevadores de estado LED – Flujo de corte de prueba
1- Se ilumina cuando se usan 50 amperios y más.
2- Se ilumina cuando se usan aire y CH
4
.
3- Se ilumina cuando se usan H35 y N
2
.
4- Se ilumina cuando se usan O
2
y N
2
.
REC2
REC3
REC1
REC4
1 2 4 2
Relevador
auto-
apagado
LED (D26)
P5.1 +12 VCD-
LED (D6) Relevador
de levante
CR4/(D13)
P5.4 Encender/
apagar
plasma/
LED (D9)
P6.0 Habilitación de
la salida (micro-
procesador listo)
LED (D20)
LED apagado
LED encendido
3
Operación de
protección
LED (D14)
P6.3 H35 y N
2
/
LED (D17)
P6.6
O
2
y N
2
/
LED (D18)
P6.7
LED que no se usa
(D8)
P6.1
Aire y CH
4
/
LED (D16)
P6.5
