HD3070 (con consola manual de gases) Manual del operador 3-15
Búsqueda de averías en los indicadores luminosos de estado
Asegúrese de que la fuente de energía haya pasado por las Verificaciones iniciales como se indicó anteriormente
en esta sección, antes de hacer búsqueda de averías en los indicadores luminosos de estado. Cuando cualquiera
de los indicadores luminosos de estado no se ilumina (salvo cuando se ilumina OVER TEMP) hay una condición
de falla que debe ser corregida para que la fuente de energía HD3070 opere. Los indicadores luminosos están
conectados en serie, de manera que el indicador luminoso de más arriba que no se ilumine (exceptuando OVER
TEMP que no se apaga) representa la primera condición que debe ser corregida. Refiérase a los problemas y
causas posibles y soluciones de los diagramas de flujo de búsqueda de averías abajo. Véase diagramas de
cableado y dibujos esquemáticos de sistemas de gas y refrigeración en la parte de atrás del manual, para
referencia.
1. El indicador luminoso RHF
INTERLOCK está apagado:
1.1. La puerta a la consola de alta frecuencia remota no está
completamente cerrada.
Este indicador luminoso se iluminará cuando el interruptor S1
localizado en la consola de alta frecuencia remota esté cerrado.
Si la puerta está cerrada, chequee patillas, conectores y
alambres asociados para determinar que tengan buena
continuidad desde el receptáculo 2X1 hacia 1X5.
Repare o reemplace cualquier componente defectuoso.
Problema Causas Posibles / Soluciones
2. El indicador luminoso OVER
TEMP está iluminado:
2.1. El transformador principal T2 o el chopper está
sobrecalentándose.
Este indicador luminoso se apagará cuando el transformador
principal (T2) está operando en la gama normal de temperatura
(debajo de 165º C) y el chopper está operando en la gama de
temperatura normal (debajo de 82º C). El interruptor de
temperatura TS1 (transformador) o TSW1 (chopper) se abrirá y
causará que el indicador luminoso se ilumine cuando ocurra
sobrecalentamiento.
• Examine los interruptores de temperatura TS1 y TSW1
(normalmente cerrados).
• Chequee patillas, conectores y alambres asociados a los
interruptores de temperatura.
• Deje los ventiladores funcionando, y trate de volver a arrancar
la unidad después de una hora. Si los indicadores luminosos
todavía están iluminados, es posible que haya que cambiarse
el transformador o el chopper.

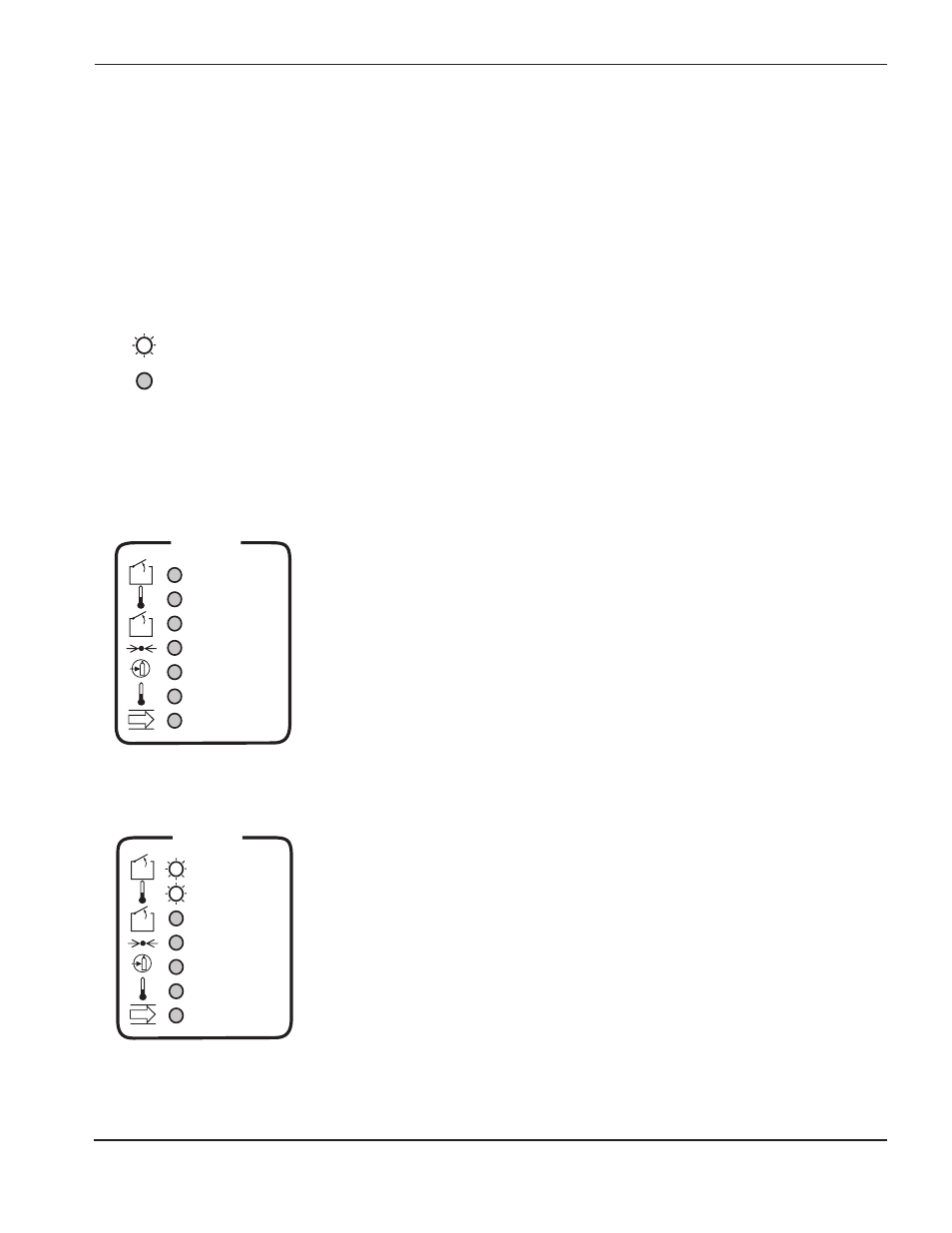

RHF INTERLOCK
OVER TEMP
EXT INTERLOCK
GAS SYSTEM
GAS PRESSURE
COOLANT TEMP
COOLANT FLOW
STATUS
3070STAT.01
RHF INTERLOCK
OVER TEMP
EXT INTERLOCK
GAS SYSTEM
GAS PRESSURE
COOLANT TEMP
COOLANT FLOW
STATUS
3070STAT.02
LED extinguido
LED iluminado
