OPERACIÓN
HD3070 (con consola manual de gases) Manual del operador 2-11
10/20/98

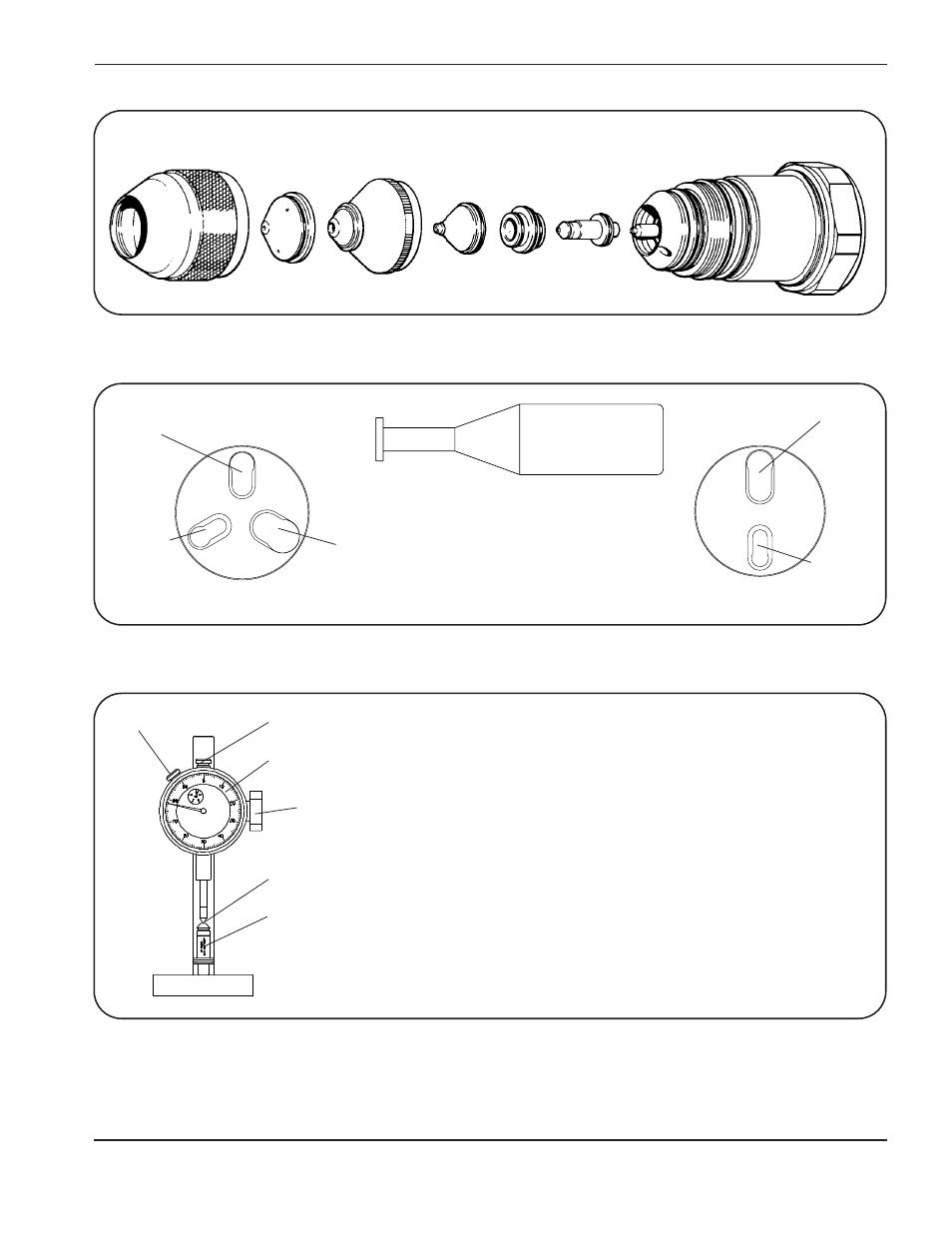

Figura 2-4 Piezas consumibles de acero al carbono para la antorcha PAC184, de 15 y 30 amperios
Figura 2-5 Herramientas para extracción de piezas consumibles
Figura 2-6 Manómetro para medir la profundidad de la picadura del electrodo (004630)
Capuchón aislador
120221/120543
Aislador
120222
Capuchón
interior
120219
Difusor
120212
120218
30 A
Electrodo
120209
Antorcha PAC184
Esta herramienta se utiliza para determinar la profundidad de
la picadura del electrodo. Para emplearla, siga los pasos
descritos a continuación:
1. Afloje la perilla de la altura e introduzca el electrodo en
laforma ilustrada. Ajuste la perilla de la altura.
2. Compruebe que el punto esté en contacto con la
superficie plana adyacente a la picadura.
3. Afloje el tornillo de fijación del dial, coloque el indicador en
cero y vuelva a ajustar el tornillo de fijación.
4. Baje el punto hasta colocarlo dentro de la picadura y lea el
indicador para determinar la profundidad de la picadura.
5. Reemplace los electrodos cuyas picaduras tengan
profundidades mayores que 1.0 mm. Nota: El manómetro
ilustrado indica aproximadamente un poco más de 0,5 mm
(0,022 pulgadas).
Punto de elevación
y descenso Tornillo de fijación
Indicador del dial
Perilla para ajuste
de la altura
Punto (004629)
Electrodo
Boquilla
120277
15 A
Boquillas de acero al carbono de
15, 30 y 50 amperios y de acero
inoxidable, de 30 amperios
Boquilla y aisladores de 70
amperios y de 50 amperios
de acero inoxidable
Boquilla
Electrodo
Para todos
los electrodos
y boquillas de
100 amperios
Herramienta del PAC186 (004555) Herramienta del PAC184 (004670)
Herramienta para el difusor PAC186
(004745)
