MANTENIMIENTO

16

HD3070

(con consola manual de gases) Manual del operador

3-19

Indicadores de la tablilla de control de la fuente de energía

Indicador luminoso de código de error

El microcontrolador en la tablilla de control 1XPCB3 alertará al usuario cuando ciertos errores ocurren en el
sistema HD3070, por medio de un indicador luminoso que se prende y se apaga continuamente (parpadea)
llamado ERROR CODE (código de error) en la tablilla de control. Se debe quitar la tapa frontal de la fuente de
energía para observar la tablilla de control 1XPCB3 y el indicador luminoso ERROR CODE (Figura 3-3).

El indicador luminoso ERROR CODE se encenderá por 0,5 segundos, y se apagará por 0,5 segundos con una
espera de 2 segundos antes de repetir la secuencia de prenderse y apagarse. El número de secuencias dentro de
la espera de 2 segundos indicará uno de los errores que se cataloga abajo. Durante el ciclo de prenderse y
apagarse del código de error, todas las salidas de la tablilla de control están apagadas, y la fuente de energía
estará en el modo de ralentí (trabajando sin carga). Después de que se ha corregido el error, usted puede resumir
la operación del sistema.

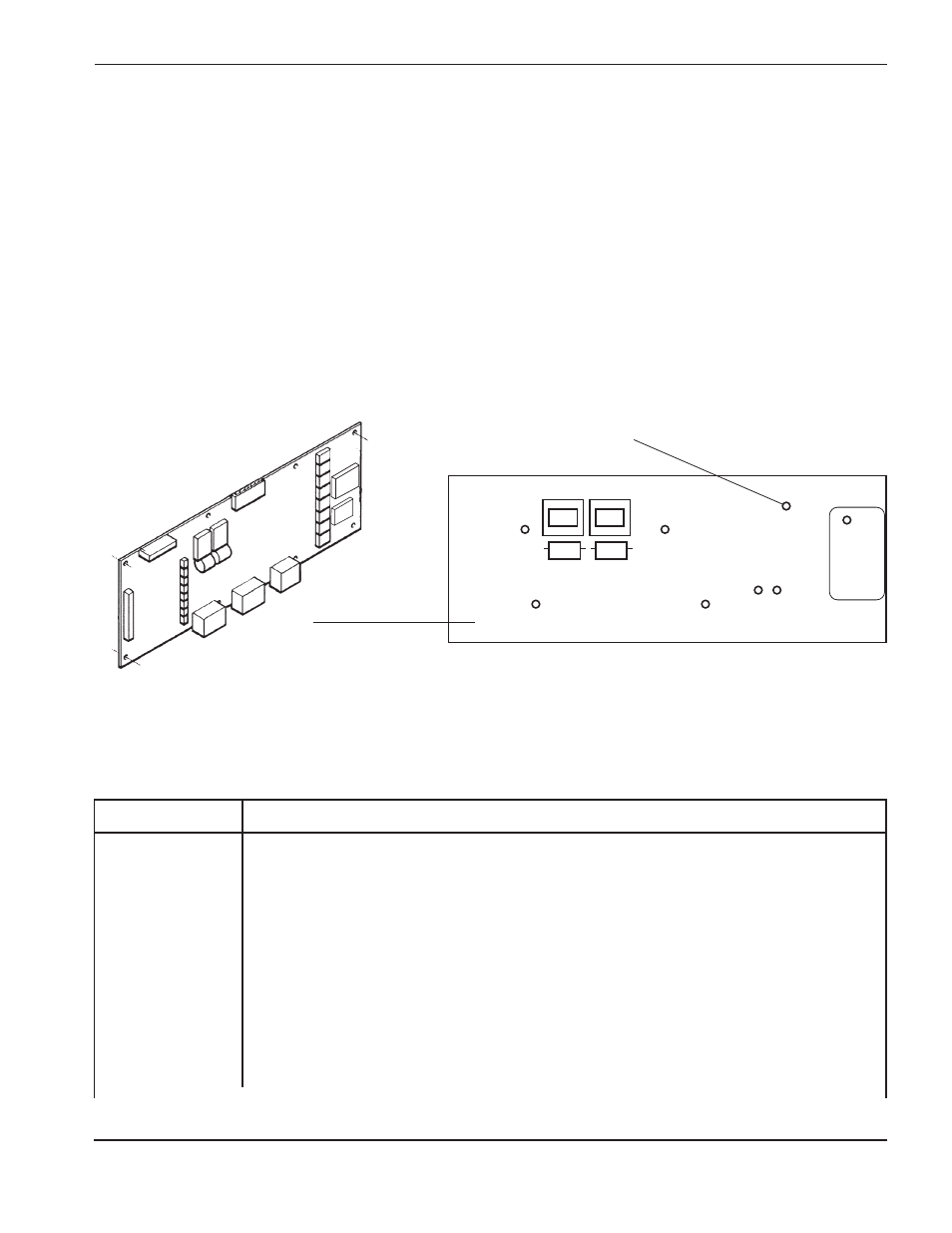

Figura 3-3

Ubicación del indicador luminoso de código de error en la tablilla de control

de la fuente de energía

Descripción de código de error en la tablilla de control de la fuente de energía

Parpadeos

Explicación

Encendido

Indica que el RAM o ROM interno del microcontrolador ha determinado un error auto-

(sin parpadear)

verificado (la fuente de energía no podrá operar). Reemplace el microcontrolador U9 o la
tablilla de control 1XPCB3.

1

Indica que el tanque de reserva de refrigerante necesita más refrigerante.

2**

Indica que no se ha satisfecho el “interbloqueo”. Las fallas interbloqueo las reportan los
indicadores luminosos en el panel frontal de la fuente de energía. Refiérase a la Sección
2, Operación, controles e indicadores para las descripciones de los indicadores
luminosos.

3**

Indica que la entrada HOLD (sostener), (para los sistemas de antorchas múltiples), no
liberó dentro de 10 segundos después del fin del preflujo.

4**

Indica que el alta frecuencia fue incapaz de encender el arco piloto dentro de 1 segundo.
Verifique el flujo de gas y sus correspondientes presiones.

Indicador luminoso de código de error

1XPCB3
