4. Instale el capuchón interior en el cuerpo principal de la antorcha. Ajuste bien con la mano el capuchón
interior para asegurar un buen contacto eléctrico. No lo ajuste más de lo necesario.
5. Instale el capuchón aislador con el aislador colocado en el cuerpo principal de la antorcha. Si el aislador no
está colocado, aplique silicón en la junta tórica, introduzca el aislador dentro del capuchón aislador y presione
hasta que quede colocado en la posición correcta. Ajuste bien con la mano el capuchón aislador. Si no lo
hace, puede no establecer un buen contacto eléctrico y producir fugas de agua y gas que perjudiquen
la calidad del corte.
OPERACIÓN
2-12 HD3070 (con consola manual de gases) Manual del operador
12/1/98
Purga de las mangueras del refrigerante
Antes de extraer la antorcha PAC184 o PAC186, es aconsejable que el operador purgue el refrigerante de las
mangueras y lo envíe al tanque del refrigerante para minimizar el goteo cuando desconecte la antorcha del
conector rápido. Cuando vuelva a colocar la antorcha, deberá volver a llenar las mangueras con refrigerante. Lea
los procedimientos descritos a continuación.
Purga de las mangueras de refrigerante
1. Apague la fuente de energía desde el panel de control o por control numérico.
2. Conecte una manguera de aire de 6,35 mm a la entrada de aire en el conjunto de la válvula que controla el flujo
de gases (fig. 2-7).
3. Conecte un cable de potencia de 120 VCA desde el CNC u otra fuente que vaya a la válvula solenoide de retro-
presión.
4. Introduzca aire por la entrada de aire a aproximadamente 1,4 bar. El aire alimentado debe estar limpio, seco
y sin aceite ya que de lo contrario, puede contaminar el refrigerante.
5. Aplique una señal de 120 VCA durante más o menos
3 segundos para abrir la válvula solenoide y purgar el refrigerante de las mangueras. No es necesario purgar
el refrigerante durante más de 3 segundos.
6. Una vez purgadas las mangueras del refrigerante, desconecte la antorcha del conector rápido.
válvula solenoide de
retro-presión
enchufe
de 120 VCA
entrada de aire
conjunto de la válvula para control de gases

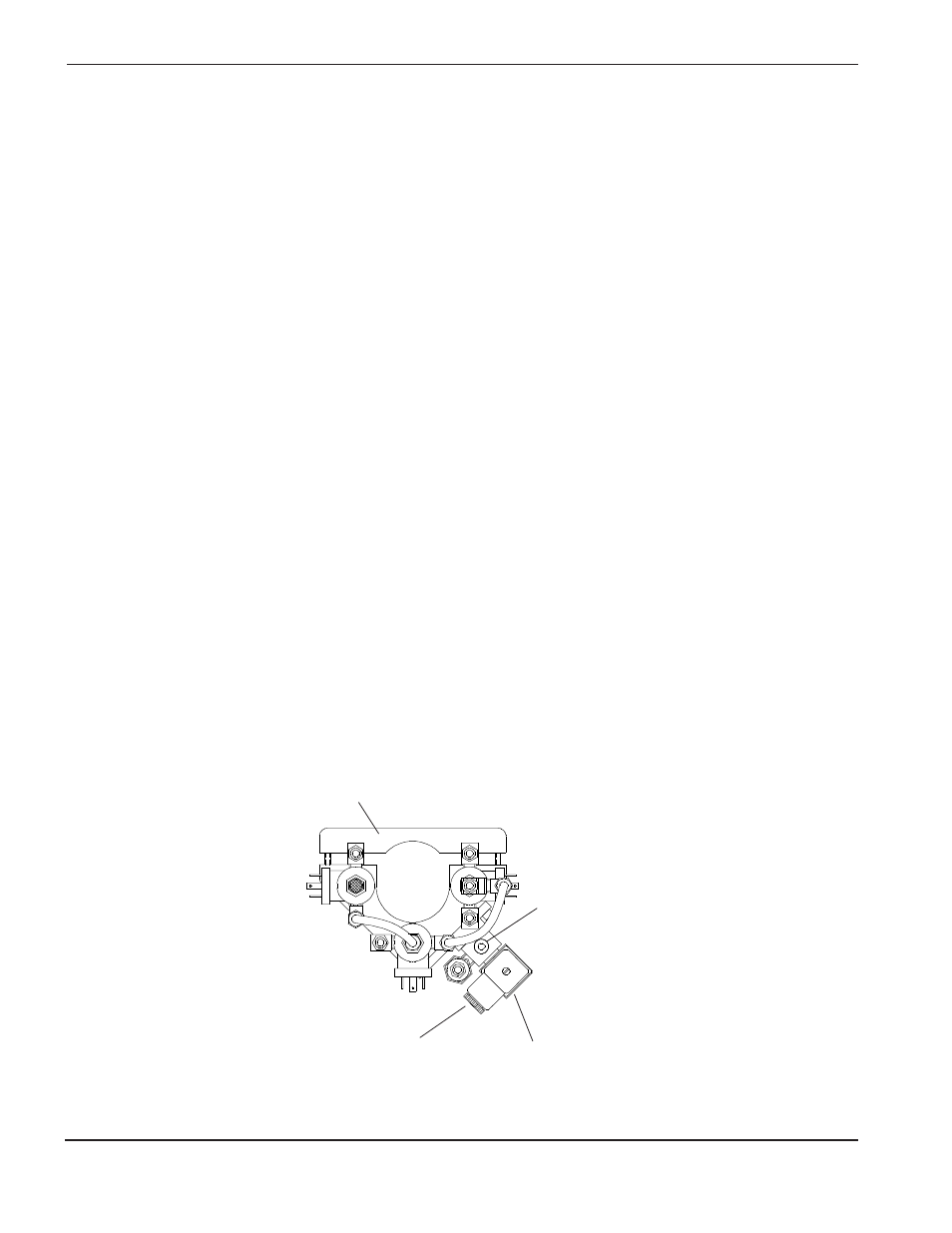

Figura 2-7 Purga del refrigerante
