OPERACIÓN

HD3070

(con consola manual de gases) Manual del operador

2-5

2/28/99

PREFLUJO DE PRUEBA

• La válvula medidora de PREFLUJO (MV5) y el flujómetro (FM3) se usan para fijar los flujos del preflujo de

prueba para los gases O

2

, aire ó N

2

.

• La válvula medidora de PREFLUJO (MV6) y el flujómetro (FM4) se usan para fijar los flujos de preflujo de

prueba para el gas N2.

• El manometro de PREFLUJO (PG6) indica la presión de los flujos de preflujo de prueba fijados.

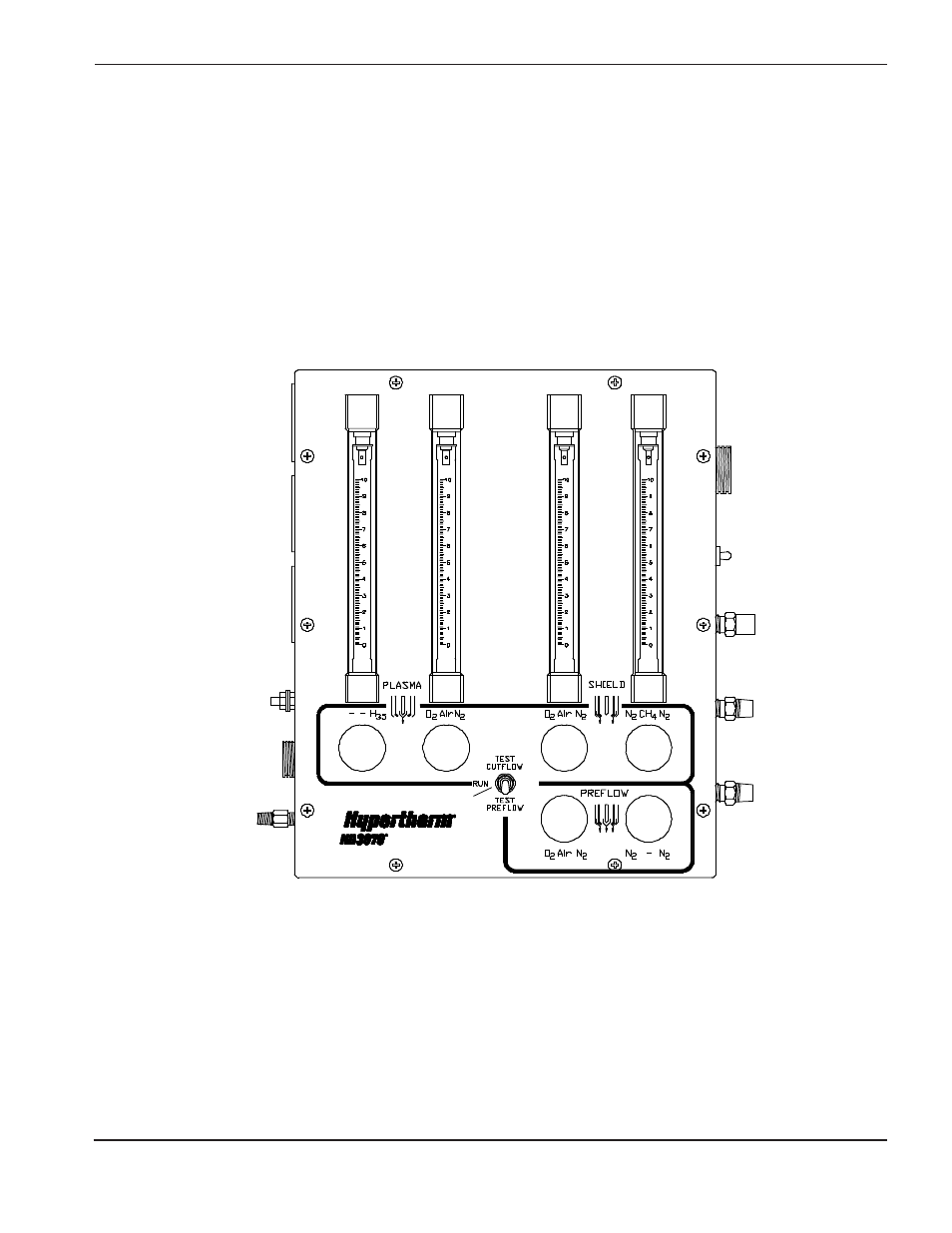

Figura 2-2

Controles e indicadores de la Consola de gases (1 de 2)

Vista frontal

(FM3)

(MV6)

(S2)

(MV3)

(MV5)

(MV4)

(MV1)

(MV2)

(FM4)

(FM1)

(FM2)
