MANTENIMIENTO
16
HD3070 (con consola manual de gases) Manual del operador 3-21
Indicadores luminosos de estado
La tablilla de control 1XPCB3 proporciona indicadores luminosos para notificar al usuario cuando ciertos voltajes
están presentes y cuando ciertas otras funciones ocurren en el sistema HD3070 como se describe más adelante.
Tiene que quitarse la tapa frontal de la fuente de energía para observar la tablilla de control y los indicadores
luminosos (Figura 3-4).
• +5 V LED1 – Se ilumina para indicar que +5 voltios está disponible al microprocesador.
• LED2 de transferencia – Se ilumina para indicar que la corriente del arco se ha transferido a la pieza de
trabajo.
• LED3 arranque – Se ilumina para indicar que el comando de arranque/marcha está activo en el sistema.
• LED4 de traba – Se ilumina para indicar que los interbloqueos desde el panel de distribución de energía
están bien.
• LED5 código de error – “Parpadea” para indicar un error, si hay alguno, en el último ciclo de arranque –
deténgase. Los “parpadeos” están codificados para indicar un número de error. Refiérase a Indicador
luminoso de código de error, y Descripción de código de error en la tablilla de control de la fuente de
energía anteriormente en esta sección.
• +12D LED6 – Se ilumina para indicar que se han aplicado +12 voltios a los circuitos digitales.
• +12A LED7 – Se ilumina para indicar que se han aplicado +12 voltios a los circuitos análogos.
• Corriente LED8 – Se ilumina para indicar que la corriente de retroalimentación está a la entrada del circuito
análogo.

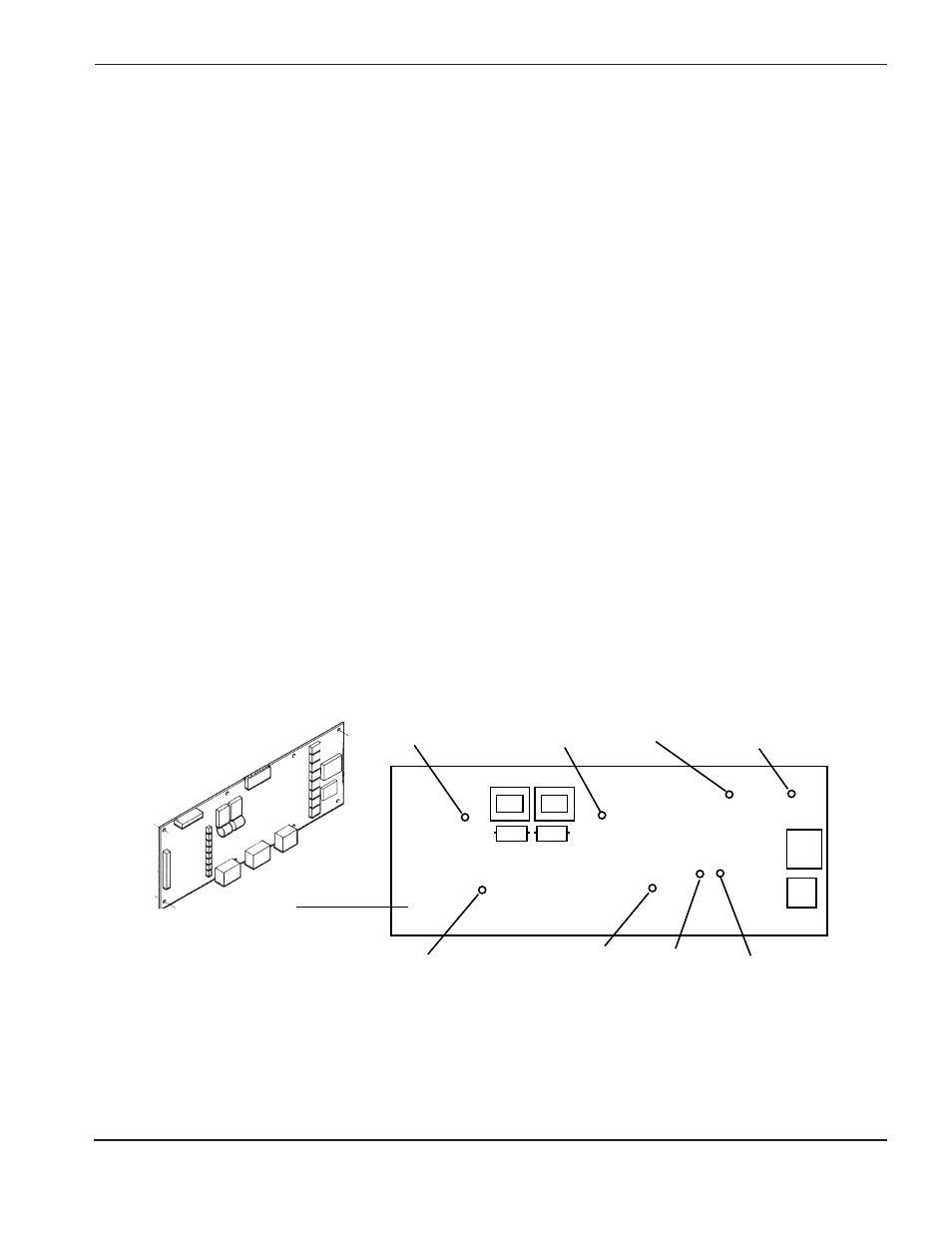

Figura 3-4 Ubicaciones de los LEDs (indicadores luminosos) de la tablilla de control
de la fuente de energía
1XPCB3
Corriente
LED8
+5 V
LED 1
Traba
LED 4 Arranque
LED 3 Transferencia
LED 2
+12D
LED 6 Código de error
LED 5
+12A
LED 7
