MANTENIMIENTO
15
HD3070
(con consola manual de gases) Manual del operador
3-35

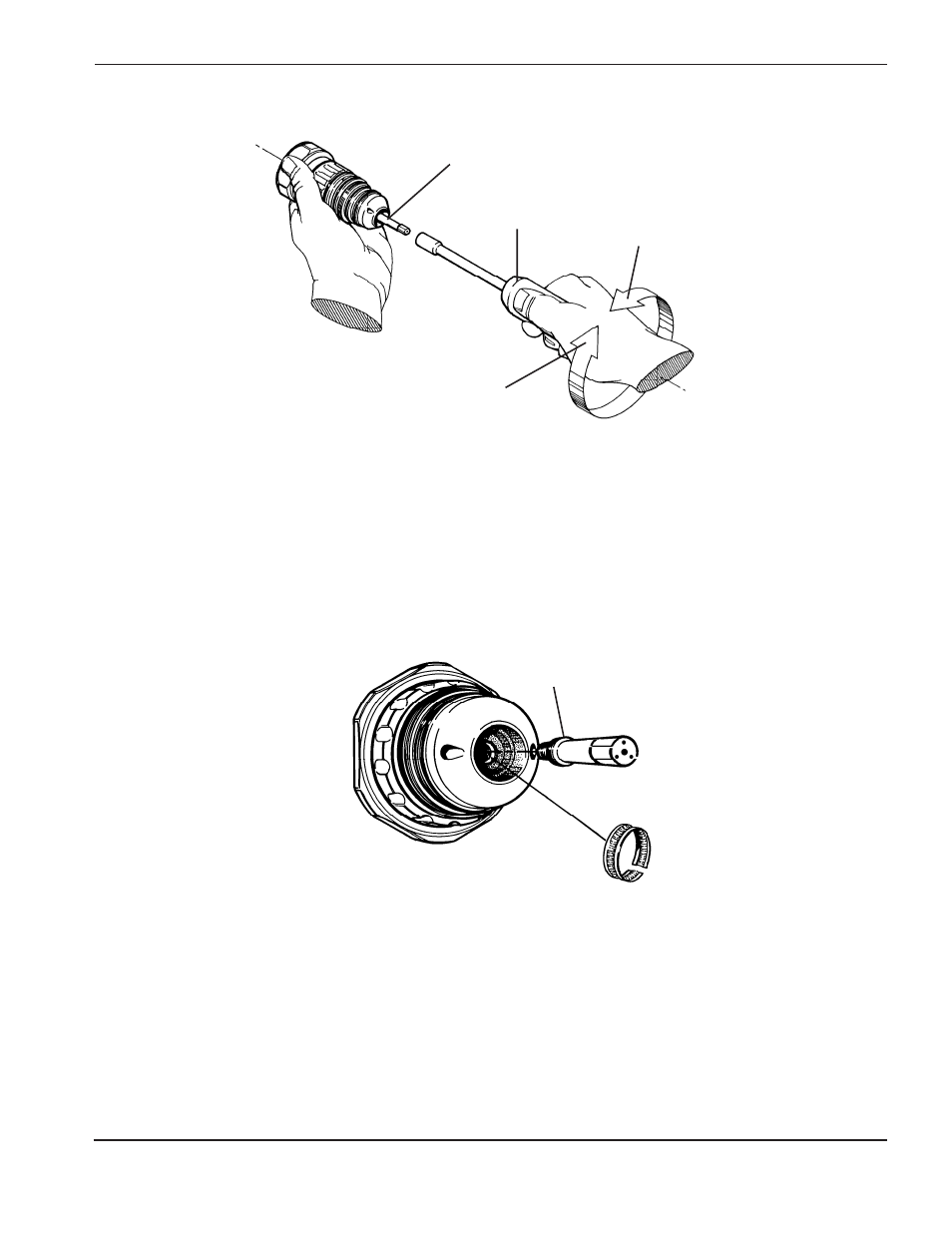

Figura 3-8
Instalando el nuevo tubo de agua
Aflojando y apretando el tubo de agua
Instalando el nuevo tubo de agua
Junta tórica
Tubo de agua
Tenga cuidado en no desplazar el
anillo de oro cuando esté instalando
el tubo de agua. Véase la precaución
y el paso 3 en la página previa.
Anillo de oro (ubicación
en la antorcha)
Tubo de agua
Apriételo (Dé una
torsión (torque) de
14-17,5 kg-cent.)
Aflójelo
Llave de tuercas
(4,5 mm)
