MANTENIMIENTO

15

3-18

HD3070

(con consola manual de gases) Manual del operador

7. El indicador luminoso

COOLANT FLOW (flujo de
refrigerante) está apagado:

7.1. El flujo del refrigerante está demasiado lento.

Este LED se iluminará cuando el interruptor de flujo (FS1)
percibe un flujo de refrigerante mayor a 1,9 litros por minuto
(0,5 gal/min.) a la antorcha.

Véasela Figura 6-10 para la

ubicación del interruptor de flujo FS1, motor M1 y bomba P1.

7.2. El motor M1 no está funcionando.

• Verifique que haya 240 VCA disponible en PL21. PL21 está

localizado cerca de la bomba.

Note:

El relevador de 240 VCA (CR3) en 1XPCB2 no se
cerrará hasta que los primeros seis interbloqueos
(indicadores de estado) hayan sido satisfechos. (Véase
la tabla de flujo de secuencia de arranque del HD3070).

• Usando el dibujo esquemático eléctrico más adelante en

este manual, examine patillas, conexiones y alambres
asociados desde PL21 a REC5 de 1XPCB2. Si no hay
disponible 240 VCA en REC5, CR3 pudiera estar defectuoso.
Reemplace 1XPCB2 si CR3 está defectuoso.

7.3. El interruptor de flujo FS1 no está funcionando.

FS1 es un interruptor normalmente abierto, que se cierra cuando
percibe un flujo mayor a 1,9 litros por minuto (0,5 gal/min.).
Cuando FS1 se cierra, los 24 VCA iluminan el indicador de flujo
de refrigerante.

• Chequee las mangueras del refrigerante y sus conexiones

para ver si hay fugas o escapes.

Repare o reemplace cualquier componente defectuoso.

Problema

Causas Posibles / Soluciones

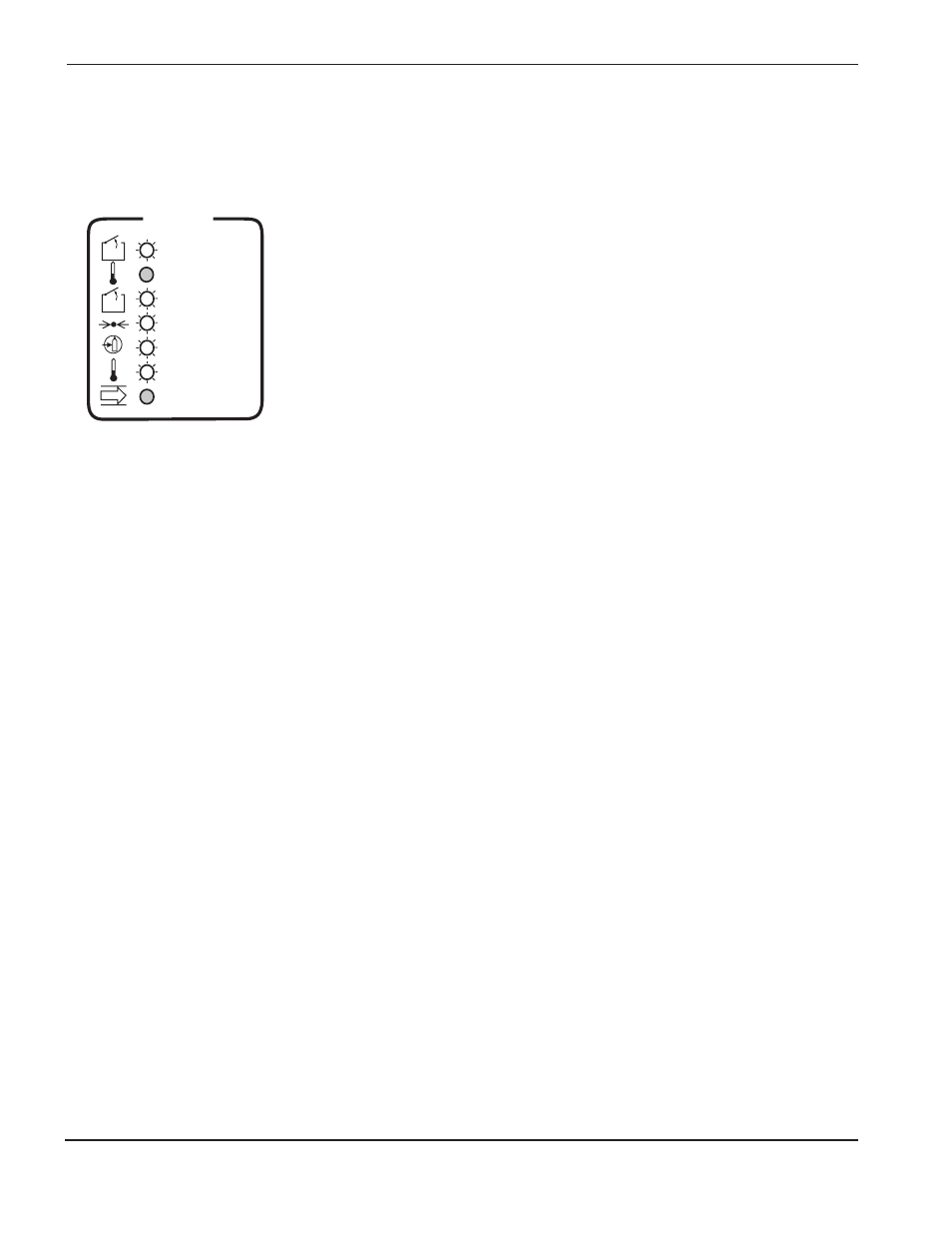

RHF INTERLOCK

OVER TEMP

EXT INTERLOCK

GAS SYSTEM

GAS PRESSURE

COOLANT TEMP

COOLANT FLOW

STATUS

3070STAT.07
