Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 79
4 – Reposición de componentes
Reemplazar el anillo de acople de desconexión rápida
Quitar el anillo de acople de desconexión rápida
1. Poner la energía en OFF (O) (apagado) y desconectar la energía eléctrica y la alimentación de gas de la antorcha.
2. Quitarle los tornillos a la mitad inferior del casquillo del anillo de acople. (Ver la Figura 41).
3. Quitarle las 2 mitades al casquillo.
4. Quitar el seguro oprimiendo firmemente la aleta con un destornillador plano y empujándola hacia afuera del conjunto
de cables y mangueras.
5. Sacar el resorte del anillo de acople de desconexión rápida.

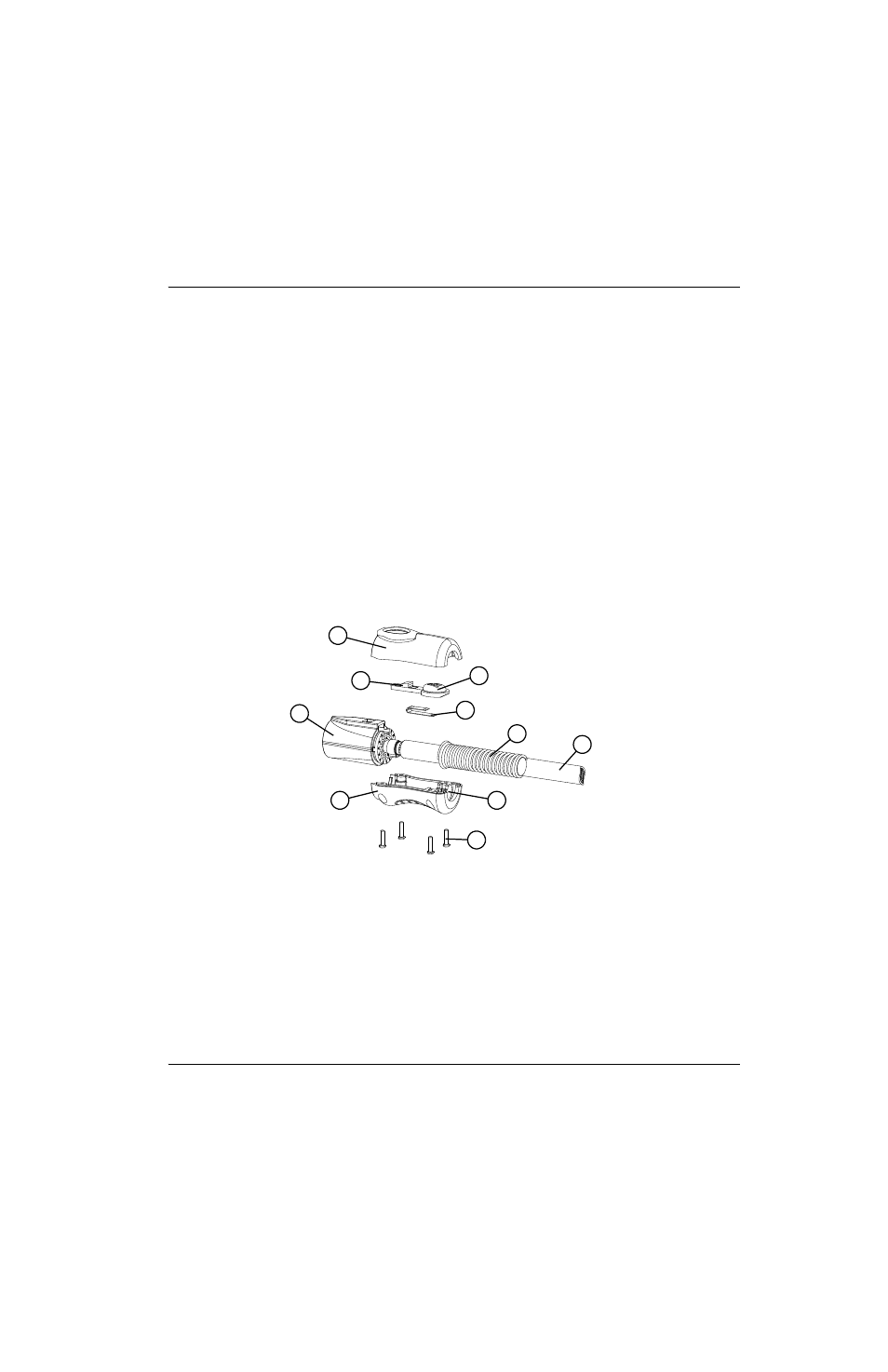

Figura 41
Juego Descripción
428260 Juego: repuesto FastConnect antorchas Duramax y Duramax Hyamp
1
2
3
4
5
6
7
8
9
10
1 Mitad superior del casquillo
2 Aleta del seguro
3 Anillo de acople de desconexión rápida
4 Mitad inferior del casquillo
5 Tornillos (4)
6 Ranura del pasacables
7 Cables y mangueras de la antorcha
8 Pasacables
9 Resorte
10 Seguro
