Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 69
4 – Reposición de componentes
Reemplazar el interruptor de sensado capuchón
Quitar el interruptor de sensado capuchón
1. Poner la energía en OFF (O) (apagado) y desconectar la energía eléctrica y la alimentación de gas de la antorcha.
2. Quitarle todos los componentes a la antorcha, entre ellos, manguito frontal, mango y consumibles. Ver Quitar el
mango en la página 41 y Quitar el manguito frontal en la página 47.
3. Quitar el cuerpo de antorcha del resto. Ver Quitar el cuerpo de antorcha en la página 58.
4. Antorchas de 0,6 m: marcar el lugar en que está enrollada la tira de espuma a la mitad de la tubería de gas
del cuerpo de antorcha para poner la nueva tira en el mismo lugar.
Antorchas de 1,2 m: marcar el lugar en que están enrolladas las 2 tiras de espuma a la mitad de la tubería
de gas del cuerpo de antorcha para poner las nuevas tiras en el mismo lugar.
 No quitar la tira de espuma que está encima de la tubería de gas
(cerca del cabezal antorcha).
5. Despegarle la tira o tiras de espuma a la tubería de gas y desecharlas. Desechar también el interruptor de sensado
capuchón .

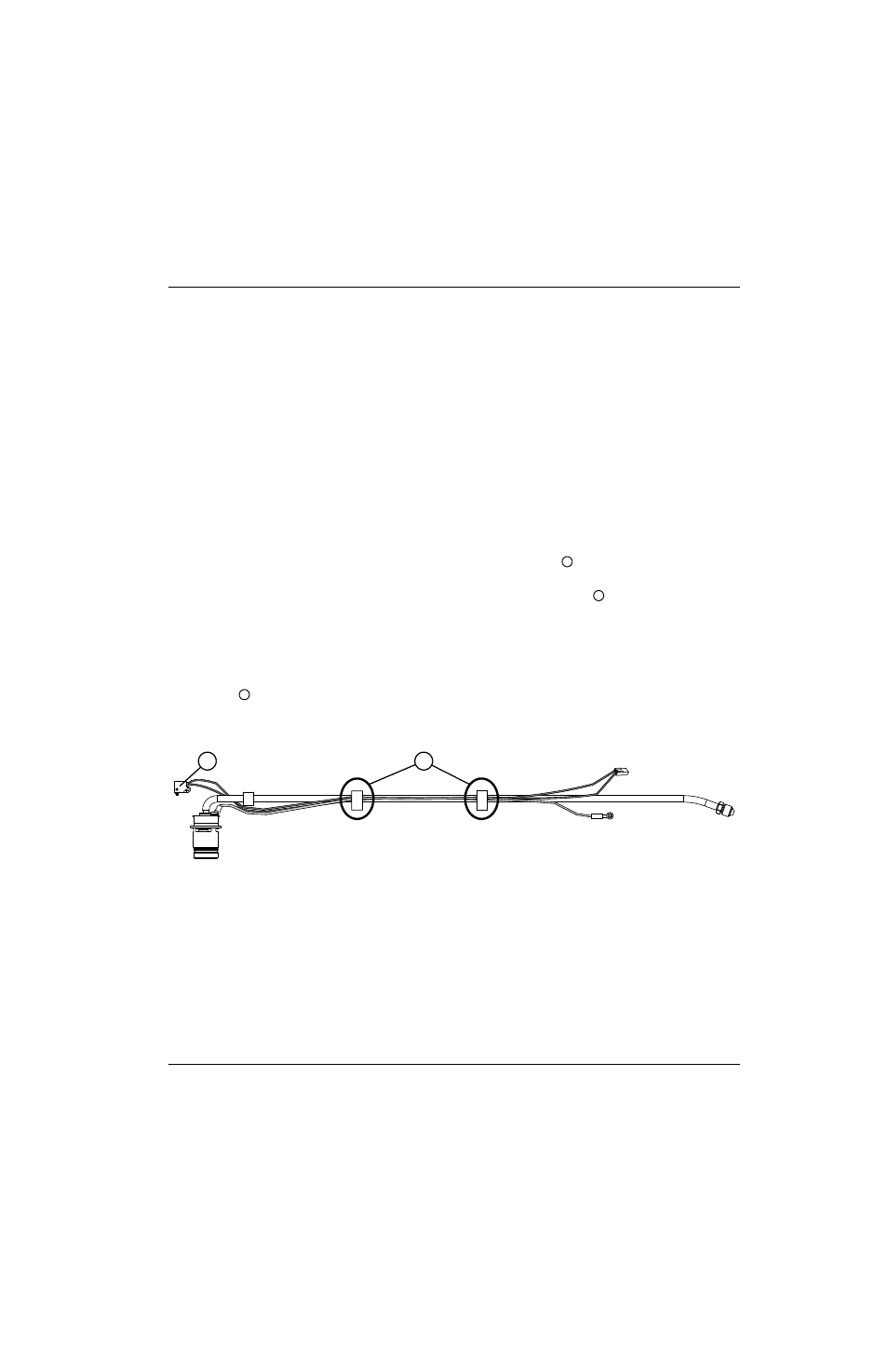

Figura 30
 Las antorchas de 0,6 m traen solamente 1 tira de espuma enrollada a la mitad del cuerpo
de antorcha; las antorchas de 1,2 m (imagen anterior) traen 2 tiras de espuma enrolladas.
Juego Descripción
428288 Juego: repuesto interruptor de sensado capuchón antorcha manual larga Duramax Hyamp 0,6 m
428289 Juego: repuesto interruptor de sensado capuchón antorcha manual larga Duramax Hyamp 1,2 m
1
1
2
2 1
