Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 47
4 – Reposición de componentes
Reemplazar el manguito frontal
Quitar el manguito frontal
Para algunos de los procedimientos de reemplazo de las antorchas manuales largas Duramax Hyamp es necesario quitar
primero el manguito frontal que rodea el cabezal. Para reemplazar el manguito frontal, necesita quitarle primero el cabezal
de antorcha y el interruptor de sensado capuchón.
1. Poner la energía en OFF (O) (apagado) y desconectar la energía eléctrica y la alimentación de gas de la antorcha.
2. Quitarle los consumibles a la antorcha.
3. Colocar la antorcha sobre una superficie plana con la mitad izquierda del manguito frontal boca arriba.
 La mitad izquierda del manguito es la que tiene los tornillos.
4. Afianzar los cables y mangueras de la antorcha para que no se muevan.
5. Quitarle los tornillos a la mitad izquierda del manguito frontal.
6. Levantar la mitad izquierda del manguito frontal y sacarla de la antorcha.

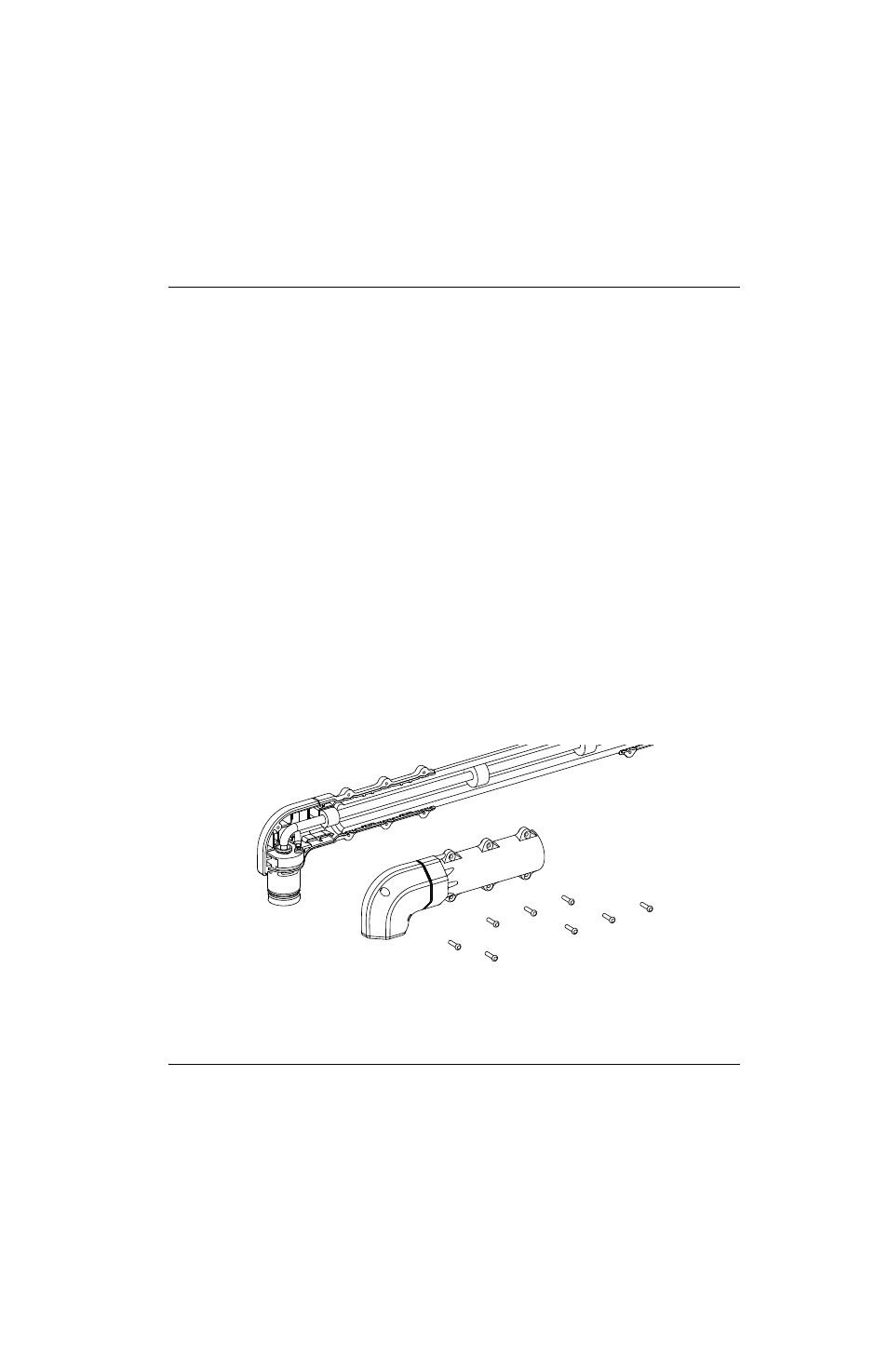

Figura 7
Juego Descripción
428278 Juego: repuesto manguito frontal antorcha manual larga Duramax Hyamp 45°
428279 Juego: repuesto manguito frontal antorcha manual larga Duramax Hyamp 90°
