50
Antorchas manuales largas Duramax Hyamp Manual de servicio 808293
4 – Reposición de componentes
6. Tender los cables del sensor de capuchón como se muestra en la Figura 10.
Antorchas 45°: tender los cables por encima de la tubería de gas y la espuma protectora que tiene enrollada.
Antorchas 90°: tender los cables por debajo (o detrás) de la tubería de gas y de la espuma protectora que
tiene enrollada.

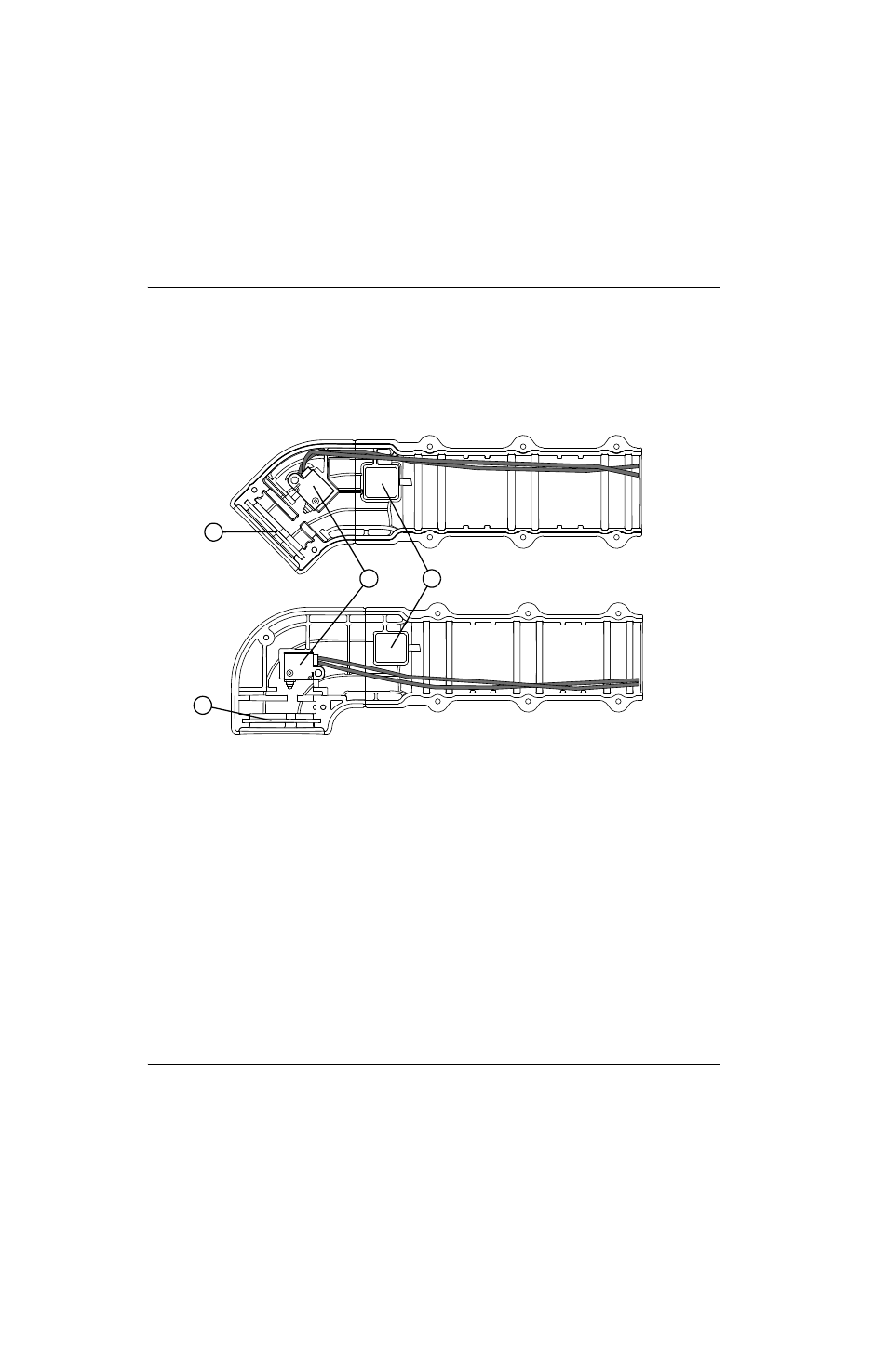

Figura 10 – Tendido de cables en el manguito frontal 45° (arriba) y 90° (abajo)
1
2
3
1
45°
90°
1
Ranura cabezal antorcha
2
Interruptor de sensado capuchón
3
Ranura tira de espuma enrollada a la tubería de gas
