Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 73
4 – Reposición de componentes
Reemplazar los cables y mangueras de la antorcha
Quitar los cables y mangueras de la antorcha
1. Poner la energía en OFF (O) (apagado), desconectar la alimentación de gas y la antorcha de la fuente de energía.
2. Quitarle todos los componentes al mango de la antorcha. Ver Quitar el mango en la página 41.
 Para instalar el cable de masa nuevo no es necesario desarmar el manguito frontal
ni quitar el tubo alargador.
3. Sacar con cuidado el conector del interruptor de sensado capuchón y el tornillo del terminal arco piloto
(revestido con tubo termoencogible) por el extremo del tubo alargador en que está el gatillo.
4. Desconectar el interruptor de sensado capuchón que está en este extremo oprimiendo la aleta del conector
para sacarlo.

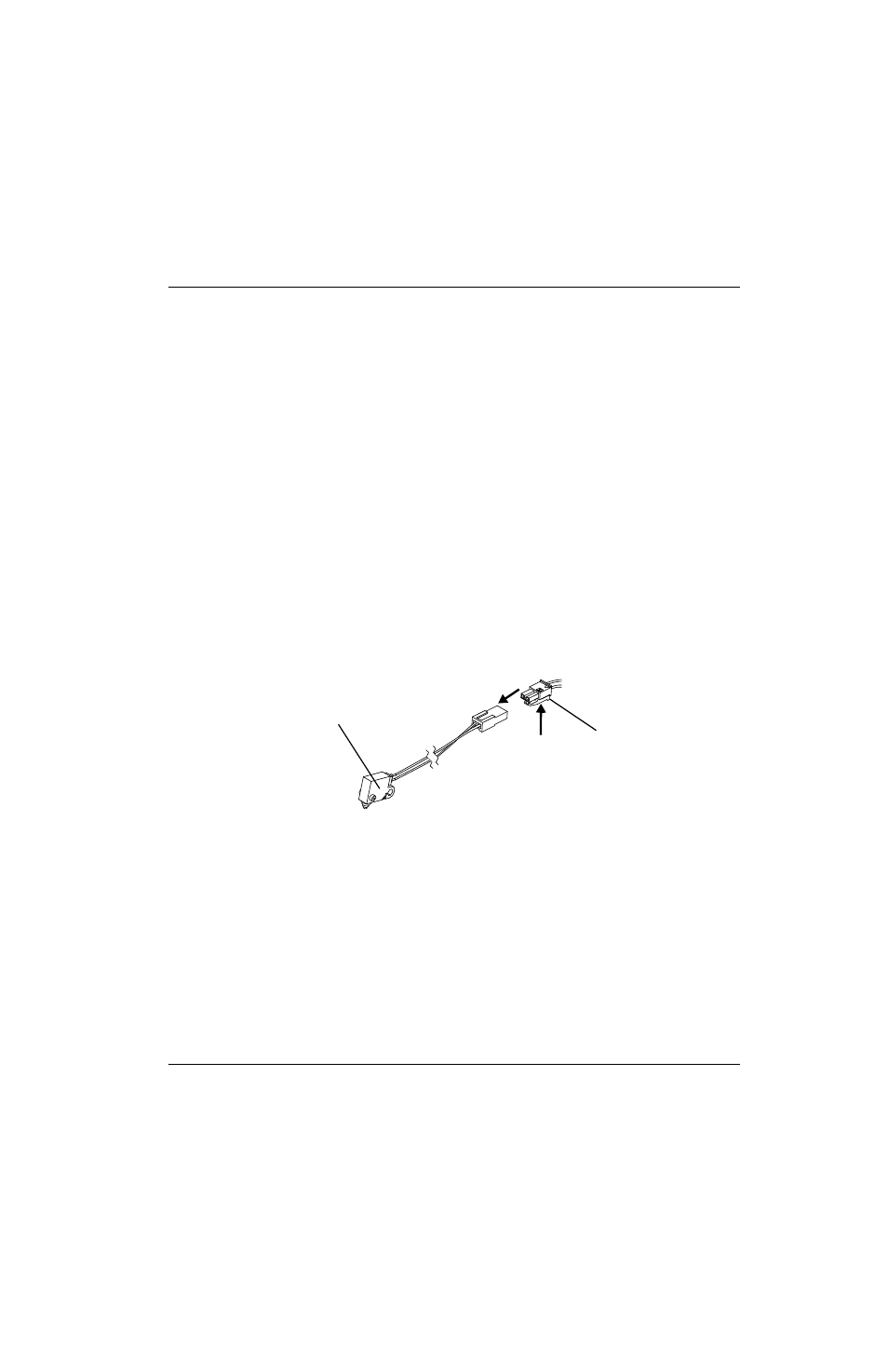

Figura 32
Juego Descripción
428159 Juego: repuesto cables y mangueras de la antorcha manual Duramax y Duramax Hyamp 7,6 m
428159 Juego: repuesto cables y mangueras de la antorcha manual Duramax y Duramax Hyamp 15 m
Interruptor de sensado
capuchón
Aleta
