Reposición de componentes

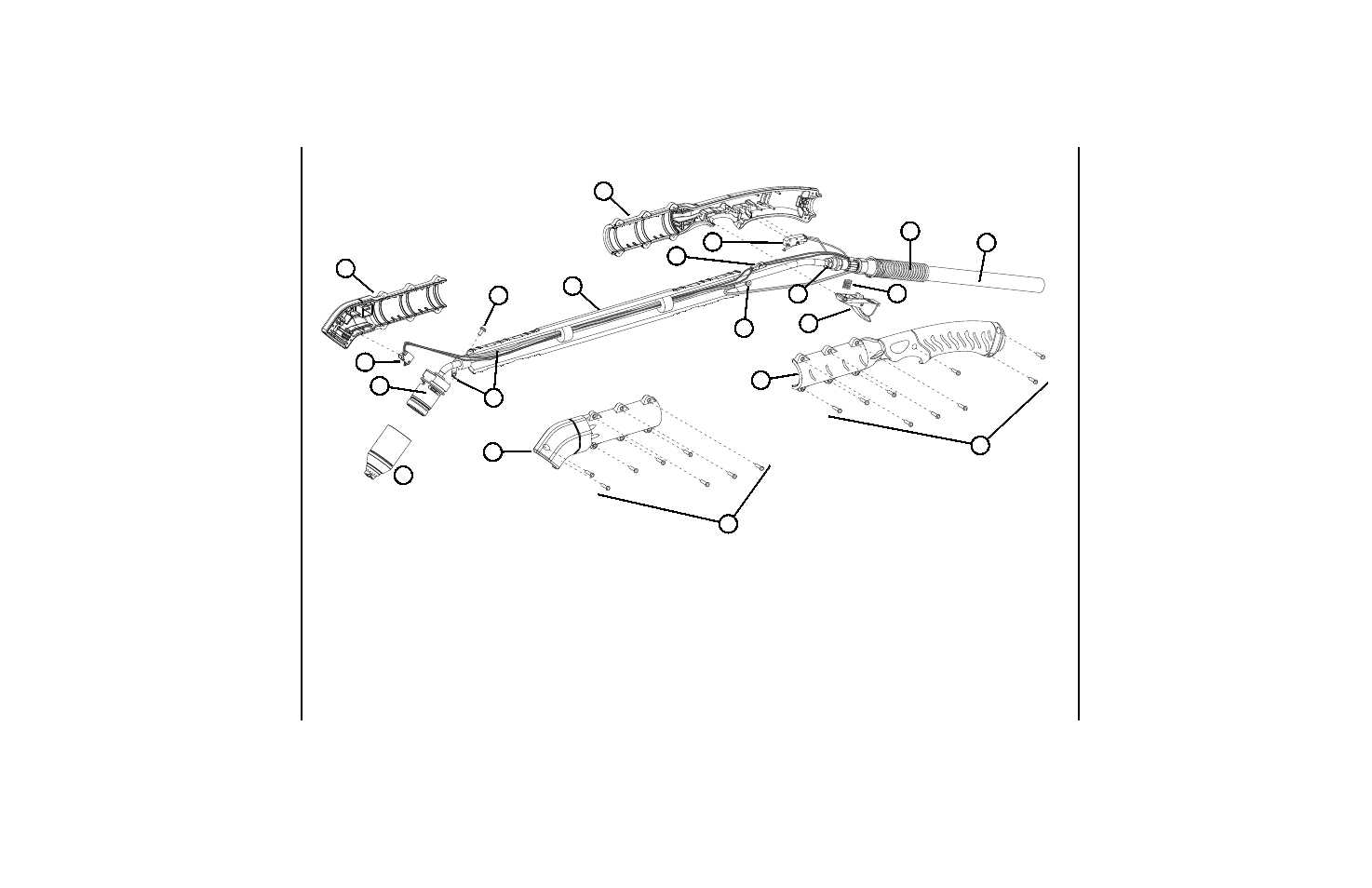

Componentes antorcha manual larga Duramax Hyamp 45°
2
3
4
5
6
7
8
6
1
9
15
17
16
11
10
13
12
14
18
19
1 Mitad derecha manguito frontal
2 Interruptor de sensado capuchón
3 Cuerpo de antorcha
(cabezal antorcha más tubería de gas)
4 Consumibles
5 Cable arco piloto
6 Tornillo terminal cable arco piloto (2)
7 Tubo alargador
8 Gatillo
9 Resorte
10 Brida roscada tubería de gas
11 Interruptor de arranque
12 Conector interruptor de sensado
capuchón
13 Pasacables
14 Cables y mangueras de la antorcha
15 Mitad izquierda manguito frontal
16 Tornillos manguito frontal (8)
17 Mitad izquierda mango
18 Tornillos mango (9)
19 Mitad derecha mango
