Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 41
4 – Reposición de componentes
Reemplazar el mango
Quitar el mango
Para todos los procedimientos de reemplazo de las antorchas manuales largas Duramax Hyamp es necesario quitar
el mango donde va el gatillo. Para reemplazar el mango, necesita quitarle primero todos los componentes interiores.
1. Poner la energía en OFF (O) (apagado) y desconectar la energía eléctrica y la alimentación de gas de la antorcha.
2. Colocar la antorcha sobre una superficie plana con la mitad izquierda del mango boca arriba.
 La mitad izquierda del mango es la que tiene los tornillos.
3. Afianzar los cables y mangueras de la antorcha para que no se muevan.
4. Quitarle los tornillos a la mitad izquierda del mango.

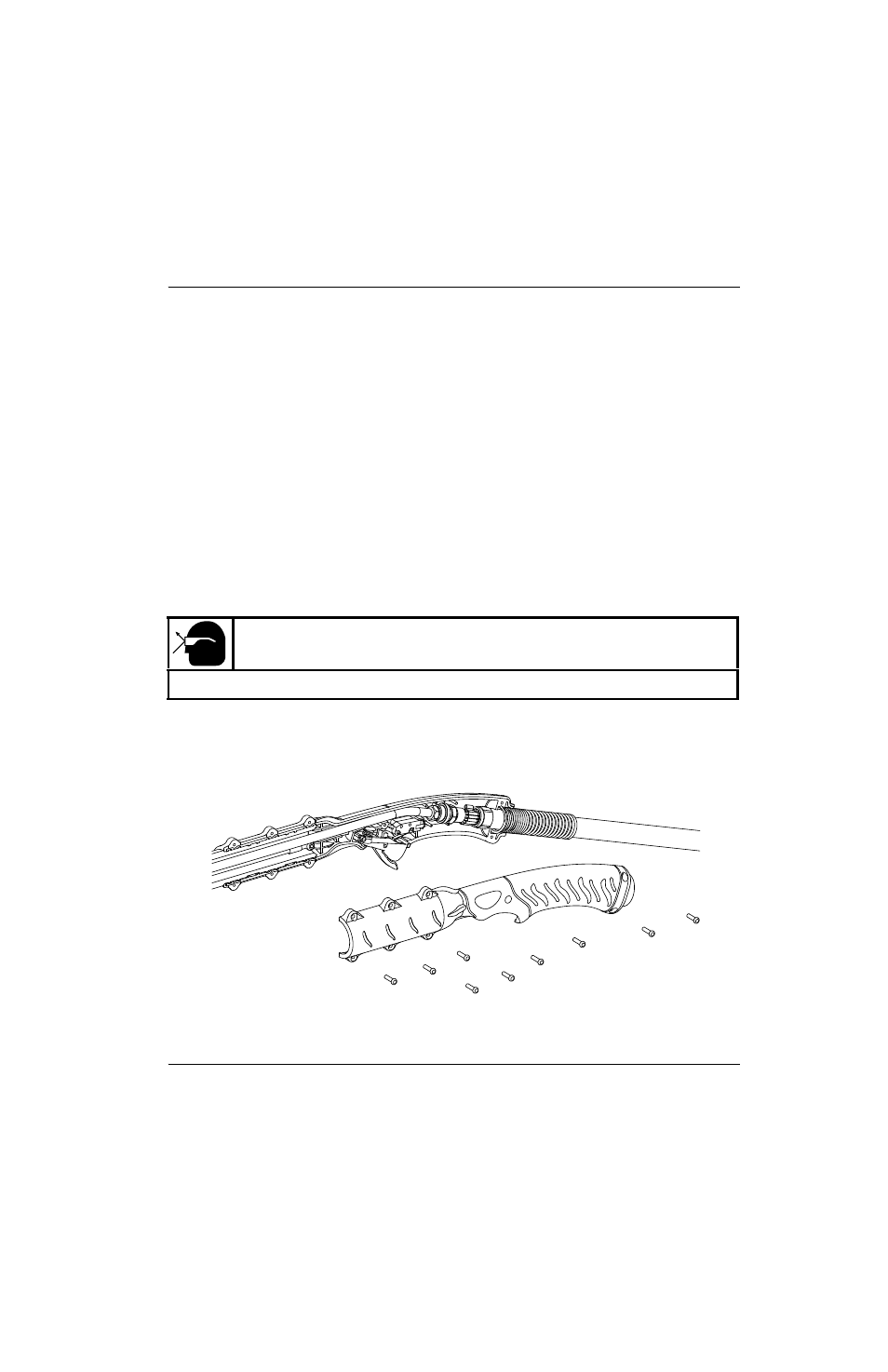

5. Insertar un destornillador entre las dos mitades del mango y darle vuelta ligeramente para levantar la mitad izquierda.
Con cuidado de que el resorte del gatillo no salte del mango, sacar de la antorcha la mitad izquierda del mango.
Figura 2
Juego Descripción
428277 Juego: mango de repuesto antorcha manual larga Duramax Hyamp
¡PRECAUCIÓN!
Llevar puestas gafas de seguridad porque el resorte del gatillo puede saltar del mango.
