70 Antorchas manuales largas Duramax Hyamp Manual de servicio 808293
4 – Reposición de componentes
Instalar el interruptor de sensado capuchón
1. Colocar la mitad derecha del manguito frontal sobre una superficie plana con el interior boca arriba.
2. Afianzar los cables y mangueras de la antorcha, los cables blancos hacia arriba, para que no se muevan.
3. Cerciorarse de haber quitado los consumibles a la antorcha.
4. Meter el interruptor de sensado capuchón nuevo en el orificio y montante de soporte del manguito.
(Ver la Figura 31).
 Poner el interruptor de sensado capuchón en el manguito en este momento, asegura que
su posición esté bien antes de envolverle el cable con las tiras de espuma nuevas.
5. Tender los cables del sensor de capuchón como se muestra en la Figura 31.
 Antorchas 45°: tender los cables por encima de la tubería de gas y la espuma protectora que tiene enrollada.
 Antorchas 90°: tender los cables por debajo de la tira de espuma para que queden por detrás de la tubería
de gas.

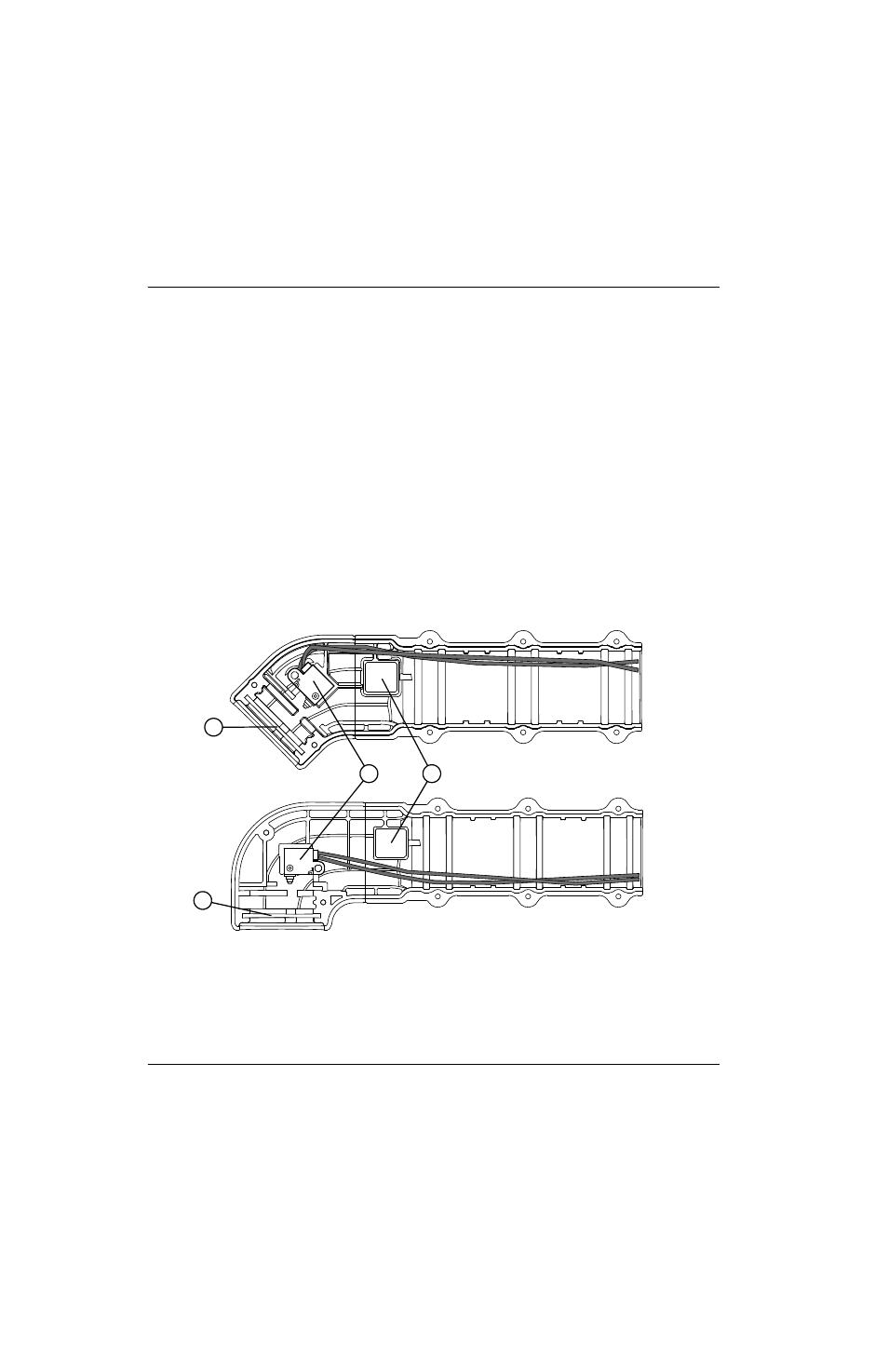

Figura 31 – Tendido de cables en manguito frontal de 45° (arriba) y 90° (abajo)
1
2 3
1
45°
90°
1 Ranura cabezal antorcha
2 Interruptor de sensado capuchón
3 Ranura tira de espuma enrollada a la tubería de gas
