76 Antorchas manuales largas Duramax Hyamp Manual de servicio 808293
4 – Reposición de componentes

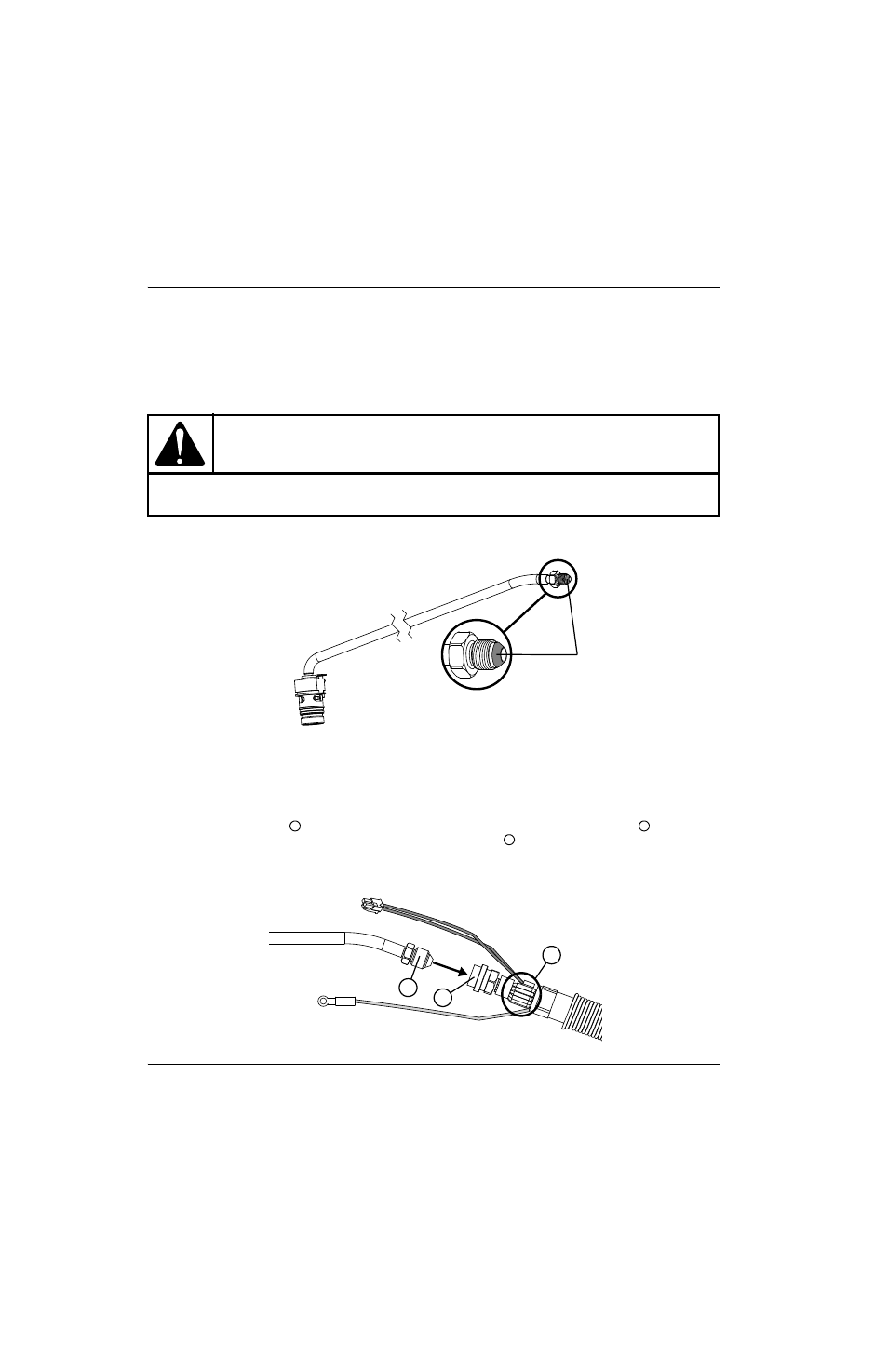

Instalar los cables y mangueras de la antorcha
1. Limpiar el área cónica del conector de tubería de gas para quitarle todo resto de trabarroscas seco o desprendido.
Untarle una gota de trabarroscas fresco a la rosca del conector que une la tubería de gas con el cuerpo de antorcha.
 La gota no deberá ser mayor que 2 veces el diámetro nominal de la rosca.
Figura 36
2. Afianzar los cables y mangueras de la antorcha nuevos, los cables blancos hacia arriba, para que no se muevan.
3. Quitarle la cinta al extremo de la línea de gas de los cables y mangueras de la antorcha que se puso en el paso 8 de
la página 75.
4. Enroscar la punta cónica de la tubería de gas en los cables y mangueras de la antorcha nuevos hasta que
ajusten. Los cables blancos de los cables y mangueras de la antorcha deben estar hacia arriba.
Figura 37
¡PRECAUCIÓN!
No dejar que llegue trabarroscas al área cónica del conector de la tubería de gas para evitar daños
a la antorcha. Si llegara algo de trabarroscas a esta área, limpiar inmediatamente.
Área cónica conector
tubería de gas
1 2
3
1
2
3
