44 Antorchas manuales largas Duramax Hyamp Manual de servicio 808293
4 – Reposición de componentes

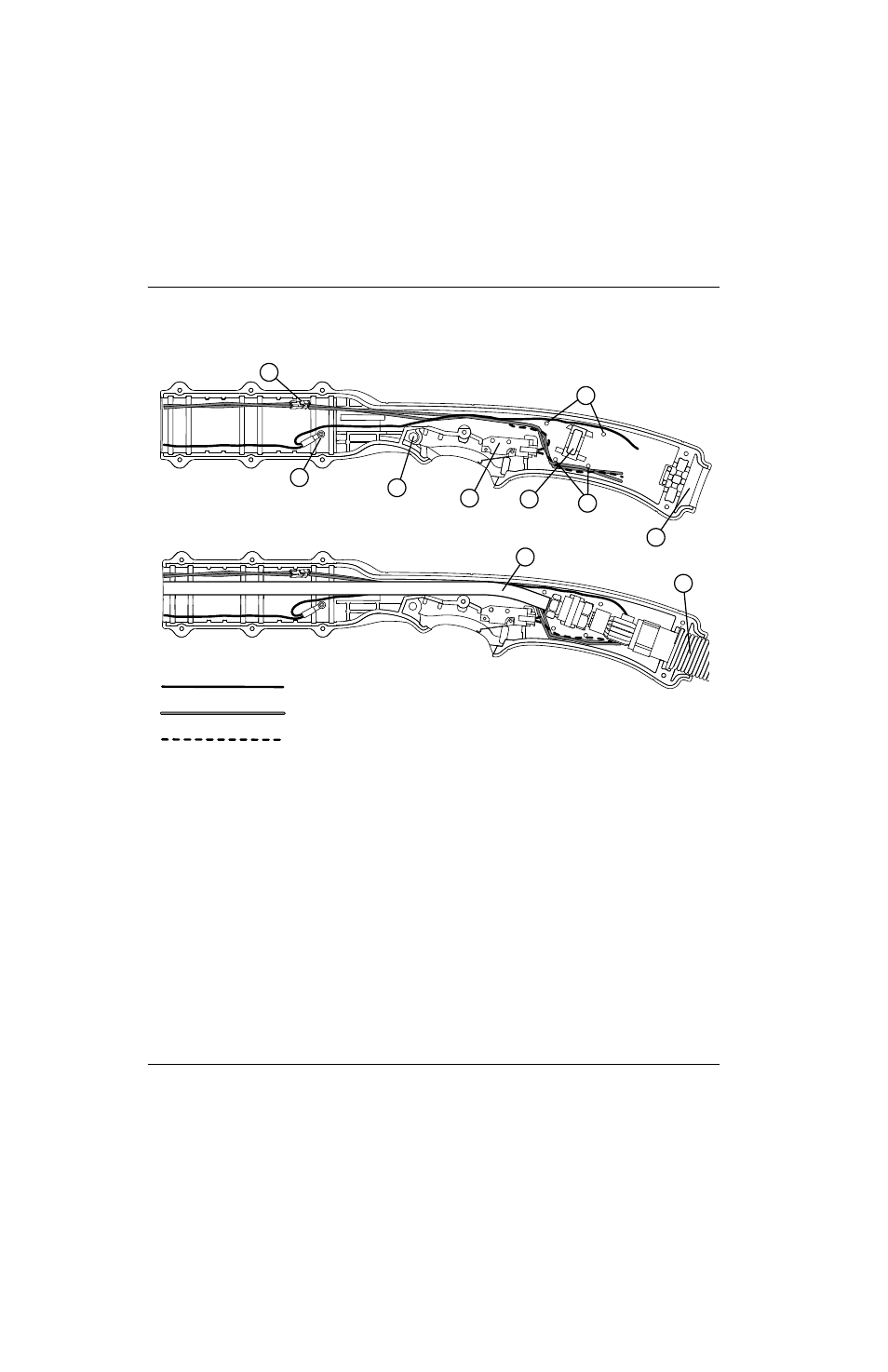

Figura 4 – Tendido de cables en el mango sin mostrar (arriba) y mostrando (abajo) la tubería
de gas y cables y mangueras de la antorcha
3
Cable arco piloto (rojo)
Cables interruptor de sensado capuchón (azul, anaranjado)
Cables interruptor de arranque (morado)
5 4
1
2
6
6
7
8
9
1 Conector interruptor de sensado capuchón
2 Tornillo terminal cable arco piloto
3 Orificio del eje de giro del gatillo
4 Interruptor de arranque
5 Ranura para brida roscada tubería de gas
6 Montantes para tender los cables
7 Ranura pasacables cables y mangueras
de la antorcha
8 Tubería de gas
9 Pasacables cables y mangueras de la antorcha
