Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 77
4 – Reposición de componentes
5. Usar 2 llaves para apretar a 69,1 kg·cm el conector de gas que une el cuerpo de antorcha a los cables y mangueras
de la antorcha nuevos.

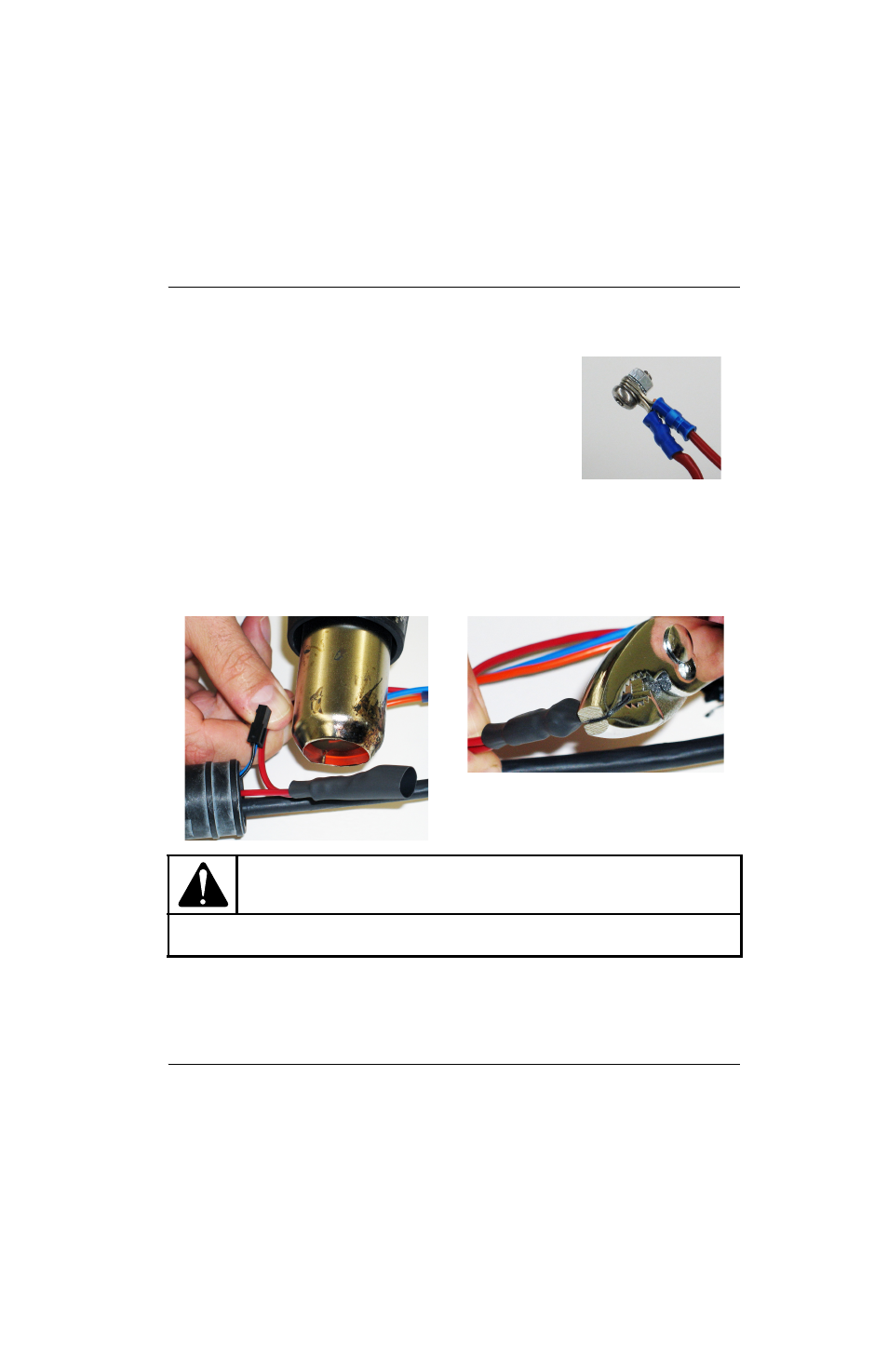

6. Conectar el cable rojo de los cables y mangueras de la antorcha con
el cable rojo del cuerpo de antorcha usando la tuerca y tornillo del
terminal de arco piloto que se quitaron en el
paso 3 de la página 73.
Apretar el tornillo a 17,3 kg·cm.
 Tener presente que el cable de arco piloto de los cables y mangueras
de la antorcha debe tenderse por debajo de la tubería de gas al
volver a juntar las dos mitades del mango.
7. Forrar la tuerca y el tornillo del terminal arco piloto con el tubo
termoencogible que viene con el juego.
a. Dejar unos 10 mm de tubo termoencogible por fuera del tornillo.
b. Calentar con una pistola de calor el tubo termoencogible hasta que se pegue al tornillo.
c. Sellar el final del tubo termoencogible con un alicate.
Figura 38
¡PRECAUCIÓN!
No calentar los cables. El calentamiento de los cables puede provocar daños a las conexiones
de cables y mangueras de la antorcha.
